LC滤波器在线计算


关于

EMC.WIKI的LC滤波器在线计算工具是由网上各机构网站收集整理所得,希望能帮到大家。



责任

EMC.WIKI的LC滤波器在线计算工具因为网络、计算代码、病毒等不确定因素等因素,以及小数点精确位数差异,计算结果仅供参考。由此产生的计算有误以及损失,我们不负责任。


EMC.WIKI——LC谐振滤波器在线计算
 一个电感和一个电容组成的LC谐振回路有LC串联回路和LC并联回路两种 。理想LC串联回路谐振时对外呈0阻抗,理想LC并联回路谐振时对外阻抗无穷大。利用这个特性可以用LC回路做成各种振荡电路,选频网络,滤波网络等。谐振频率f0有如下公式:



电容单位换算:(法拉;毫法;微法;纳法;皮法)

1F(法拉)=1000mF(毫法) ,1(毫法) =1000uF(微法) ,1(微法) =1000nF(纳法) ,1(纳法)=1000pF(皮法)。

电感单位换算:(亨利;毫亨;微亨;纳亨;皮亨)

1H(亨利)=1000mH(毫亨),=1000,000uH(微亨)=1000,000,000nH(纳亨)=1000,000,000,000pH(皮亨) 应用公式: F(频率) = 1 / (2 * Pi * Sqrt(L*C))


输入参数:L(电感量),单位为uH; C(电容量),单位为pF

C(电容) (pF)
L(电感量) (uH)
F(频率)(Hz)



EMC.WIKI——巴特沃斯Pi LC低通滤波器在线计算


巴特沃斯Pi LC低通滤波器计算器


输入数值

截止频率:
阻抗 Z0:
滤波级数: (1-11)


计算结果
电感: 电容:
Unit : Unit :
L1: C1:
L2: C2:
L3: C3:
L4: C4:
L5: C5:
  C6:
英国工程师斯蒂芬·巴特沃斯( Stephen Butterworth)首先描述了巴特沃斯型过滤器。

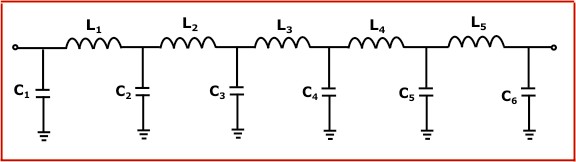

PI滤波器是一种滤波器,具有一个串联元件和两个并联元件,以希腊字母PI的形式连接。

巴特沃斯滤波器的特点是通频带内的频率响应曲线最大限度平坦,没有起伏,而在阻频带则逐渐下降为零。

巴特沃斯滤波器被称为最大平坦幅度响应滤波器,针对通带中的增益平坦度进行了优化。一阶巴特沃斯滤波器的衰减率为每倍频6分贝,每十倍频20分贝。二阶巴特沃斯滤波器的衰减率为每倍频12分贝、三阶巴特沃斯滤波器的衰减率为每倍频18分贝、如此类推。

巴特沃斯滤波器是唯一在高阶时保持相同形状的滤波器,而其他类型的滤波器(贝塞尔、切比雪夫、椭圆)在高阶时具有不同的形状。

低通滤波器是通过低频信号,但衰减高于截止频率的信号的滤波器。
