一、EMC设计核心要点
1. 干扰源分析与抑制
主要干扰源:
  • 开关器件(IGBT/SiC MOSFET):高频开关动作(di/dt、dv/dt)产生宽频谱噪声(几十kHz至几百MHz)。
  • 高频谐振:PCB寄生参数(电感、电容)与电路拓扑相互作用引发谐振。
  • 共模噪声:直流母线对地电容耦合产生的共模电流。

抑制措施:
  • 降低开关速度:通过调整驱动电阻或门极驱动电压,适度减缓开关边沿(如dv/dt控制在5-10V/ns),但需权衡开关损耗。
  • 软开关技术:采用ZVS(零电压开关)或ZCS(零电流开关)拓扑,减少开关噪声。
  • RC缓冲电路:在开关器件两端并联RC吸收电路(如10Ω+10nF),抑制电压尖峰和谐振。

2. 传导干扰抑制
直流侧滤波:
  • 差模滤波:直流母线串联差模电感(μH级)并并联电解电容(如1000μF),抑制低频纹波。
  • 共模滤波:共模扼流圈(磁环多匝绕制)配合Y电容(如2.2nF/3000V),吸收共模电流。
  • 关键参数:滤波器截止频率需低于开关频率的1/10(如开关频率50kHz,则截止频率<5kHz)。

交流侧滤波:
  • LCL滤波器:采用电感-电容-电感组合,抑制高频谐波(如L=500μH,C=10μF),阻尼电阻(1-5Ω)防止谐振。
  • 共模滤波器:交流输出端增加共模电感,抑制对电网的共模干扰。

3. 辐射干扰抑制
PCB布局优化:
  • 功率回路最小化:主功率环路(如DC+→开关器件→电感→DC-)面积尽可能小,减少磁场辐射。
  • 分层设计:采用4层以上PCB,设置完整地平面和电源平面,避免跨分割布线。
  • 敏感信号隔离:数字控制信号(如PWM、采样)远离功率走线,必要时使用屏蔽线或磁珠隔离。

屏蔽设计:
  • 金属屏蔽罩:对高频电路(如驱动电路、采样电路)加装金属屏蔽盒,接地良好。
  • 电缆屏蔽:输入/输出电缆采用双绞屏蔽线,屏蔽层单点接地(避免地环路)。

4. 接地与等电位设计

接地策略:
  • 单点接地:数字地(控制电路)、模拟地(采样电路)、功率地(主电路)通过星形连接汇至单点。
  • 接地平面:大面积覆铜降低接地阻抗,避免高频噪声通过地线耦合。
  • 机壳接地:逆变器金属外壳直接接大地(PE),接地电阻<4Ω。


二、关键注意事项
寄生参数控制:
  • 避免长走线或大环路布局,防止寄生电感引发电压振荡。
  • 功率器件散热器与PCB之间使用绝缘导热垫,并通过Y电容(如1nF)接机壳,避免容性耦合噪声。

滤波器的安装位置:
  • 输入/输出滤波器尽量靠近干扰源(如逆变器端口),滤波器接地端直接连接机壳。

驱动电路隔离:
  • 采用光耦或数字隔离器(如Si8261)隔离控制信号,防止功率侧噪声耦合至控制电路。

emc测试预兼容设计:
  • 在研发阶段使用近场探头(如Rohde & Schwarz HZ-15)扫描PCB热点,定位辐射源。
  • 预测试传导发射(CE)和辐射发射(RE),重点关注30MHz-1GHz频段。


三、EMC标准与测试要求
1. 国际标准
传导发射(CE):
  • CISPR 11/EN 55011:工科医设备标准,限值要求150kHz-30MHz。
  • EN 61000-6-4:工业环境通用发射标准。

辐射发射(RE):
CISPR 11 Class A:30MHz-1GHz,需满足电场强度限值(如30dBμV/m@10m)。

抗扰度(Immunity):
  • IEC 61000-4-2:静电抗扰度(接触±4kv、空气 ±8kv)
  • IEC 61000-4-3:辐射抗扰度(10V/m)
  • IEC 61000-4-4:电快速瞬变脉冲群(EFT,±2kV)。
  • IEC 61000-4-5:浪涌抗扰度(±2kV差模/±4kV共模)。
  • IEC 61000-4-6:传导抗扰度(CS,3V)。
  • ……

2. 典型测试失败场景与对策

高频段辐射超标(>100MHz):
  • 原因:开关器件或PCB走线的高频谐振。
  • 对策:优化PCB布局,增加屏蔽罩,或在电源线上加装铁氧体磁环。

低频传导噪声(150kHz-1MHz):
  • 原因:滤波电感饱和或电容容量不足。
  • 对策:更换高饱和电流电感,或增大滤波电容容量。


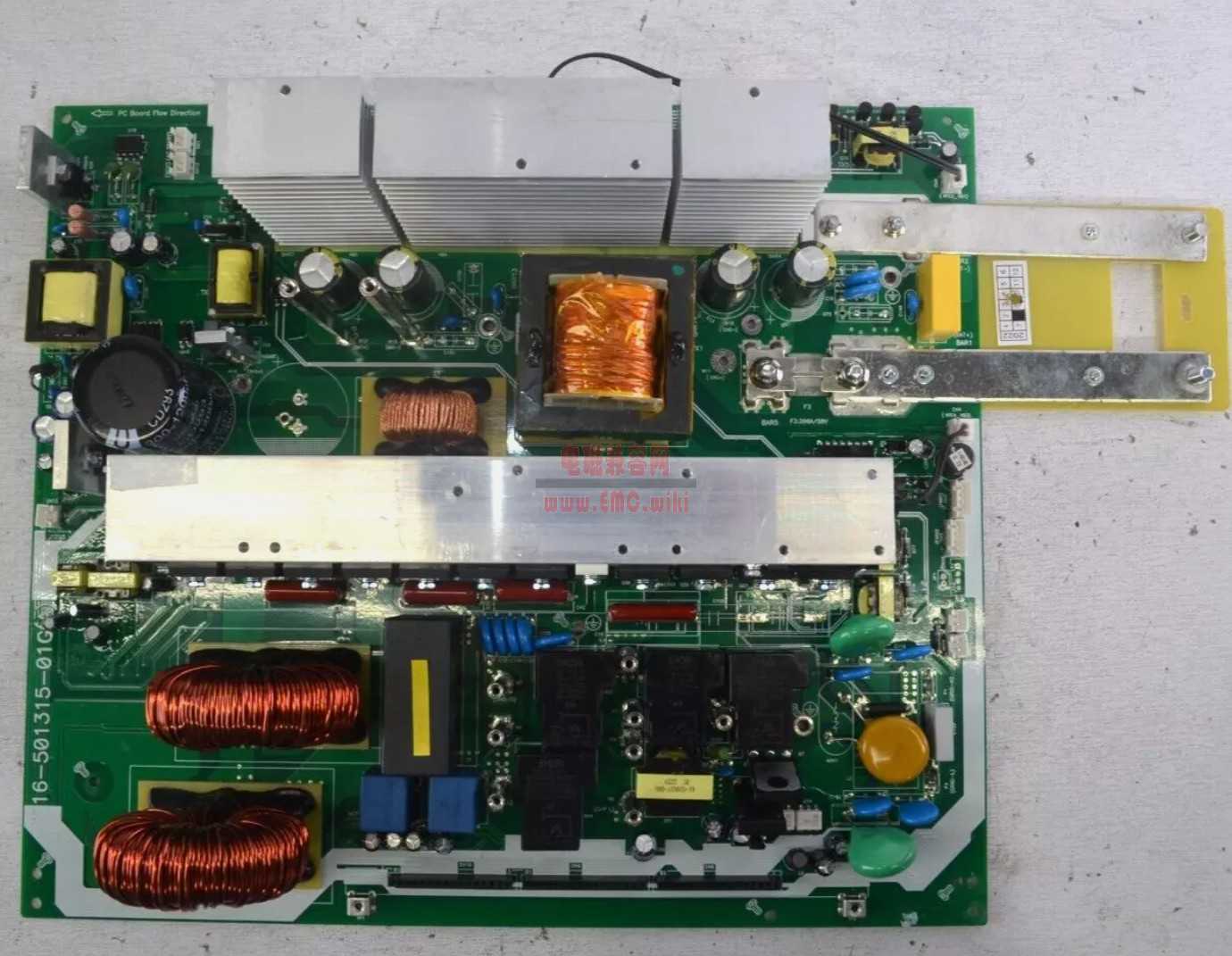

四、实际应用案例光伏逆变器EMC设计示例
输入侧:
  • 直流母线安装共模扼流圈(2mH)+ X电容(0.47μF)组合。
  • 光伏输入负极通过Y电容(2.2nF)接机壳,抑制共模电流。

输出侧:
LCL滤波器参数:L1=500μH,C=10μF,L2=200μH,阻尼电阻3Ω。
  • 交流输出电缆屏蔽层通过360°环接端子接地。

PCB设计:
  • 功率层与信号层通过20mil厚FR4板材隔离,地平面完整无分割。
  • PWM信号走线包地处理,两侧添加接地过孔。


五、总结:EMC设计流程
前期仿真:使用SPICE或ANSYS SIwave进行传导/辐射噪声仿真。

原型机优化:
  • 分阶段测试:先解决传导干扰,再处理辐射干扰。
  • 迭代调整滤波器参数和PCB布局。

认证测试:
  • 选择符合应用场景的标准(如光伏逆变器需满足CISPR 11 Class B)。
  • 针对失败频段针对性整改(如增加滤波或屏蔽)。

通过系统化的EMC设计,50kW逆变器可满足严苛的电磁兼容要求,同时兼顾效率与可靠性。实际设计中需结合成本与性能,灵活选择滤波、屏蔽和接地策略。
