CDN（Coupling/Decoupling Network，耦合去耦网络）是一种在emc测试中用于向被测设备（EUT）注入共模干扰信号的关键设备。CDN通过将测试设备与EUT的电源线或信号线连接，能够有效地将电源线或信号线路中的传导干扰引入测试设备，以进行传导发射干扰的测量，同时对测试设备提供充分的去耦，以防止测试信号受到干扰。其中：
- EMC传导抗扰度IEC 61000-4-6里面有用到作为注入干扰的用途。
- 灯具标准EN 55015里面有提到辐射，等效替代在电波暗室里面辐射发射的CDN法作为干扰接收测试的作用。
- 最新版本的EN 55015标准还提到传导测试引用CDNE从原先的9kHz~30MHz的测试频段，扩展到300MHz。
CDN的功能和应用- 耦合（Coupling）：CDN通过耦合元件（通常是电感）将干扰信号从EUT的电源线或信号线引入测试系统。它的主要作用是将EUT所产生的电磁干扰（EMI）传导至测量系统进行监测。通常，CDN用于模拟EUT与外部电源或信号系统之间的电磁干扰传播情况。
- 去耦（Decoupling）：CDN还起到了去耦作用，它通过隔离测试设备和EUT的电源线路，防止外部干扰（如测量系统中的噪声）影响测试结果。去耦功能使得CDN能够有效地保护测试系统，并确保测量结果的准确性。
- 共模干扰注入：通过CDN向EUT注入共模干扰信号，特别是在电源线或信号线传导干扰的情况下，能够模拟真实的电磁干扰环境，帮助测试设备的抗干扰能力。这种干扰信号通常是高频噪声，这对EUT的抗干扰性能进行有效评估。
- 测试环境：CDN设计能够支持不同类型的电缆和连接器，可以在各种电源线路（如AC、DC电源线）、信号线路（如以太网、USB、HDMI等）以及其他通信线路上进行使用，适应多种设备类型。
| CDN（耦合去耦网络） | CDNE（发射耦合去耦网络） | | 中文名称 | 耦合去耦网络 | 耦合去耦网络（发射） | | 英文名称 | Coupling/Decoupling Networks | Coupling/Decoupling Networks for Emission | | 主要功能 | 向被测设备（EUT）注入共模干扰信号，并提供去耦保护测试设备 | 测量EUT电源线或信号线上的射频干扰分量，专用于射频发射测量 | | 适用标准 | IEC 61000-4-6（射频电磁场引起的传导干扰的抗扰度） | CISPR 15:2018、EN 55015（灯具发射测量） | | 测试方法 | 可通过外部功放和信号源注入共模干扰信号 | 仅用于测量射频辐射干扰，不能用于干扰注入 | | 应用场景 | 用于设备的传导干扰测量，可适用于多种电缆类型和连接器 | 专用于灯具等设备的发射干扰测量 | | 适用设备 | 广泛适用于各类设备，如家电、通信设备、IT设备、工业设备等 | 专门针对灯具等发射源设备 | | 功能限制 | 可以向EUT注入共模干扰信号，测试设备的抗干扰能力 | 仅用于测量EUT的射频干扰分量，不能用于注入干扰信号 |
总结- CDN：用于传导干扰测试，可以注入干扰信号并测试EUT的抗干扰能力，适用于多种设备类型。
- CDNE：用于发射干扰测试，只能测量EUT电源线或信号线上的射频干扰，不能进行干扰注入，主要用于灯具等设备的发射测量。
Schwarzbeck CDN系列

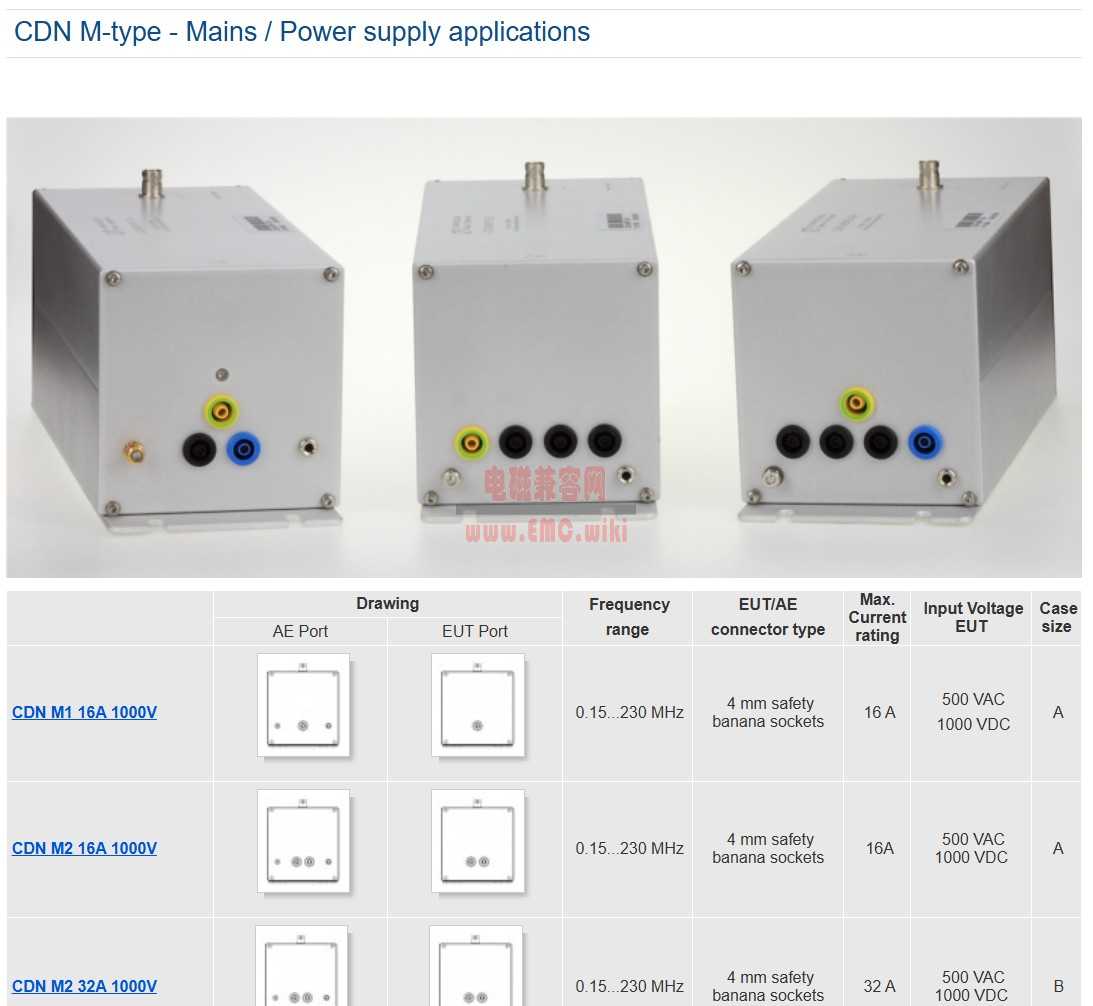

Schwarzbeck CDN M系列（交流直流线路、非屏蔽线路、不平衡线路、大电流等）、AF系列（非屏蔽线路、不平衡线路、小电流）、S系列（同轴电缆、屏蔽线）、T系列（非屏蔽线路、平衡线路、电信端口、非屏蔽双绞线）
Schwarzbeck CDNE系列

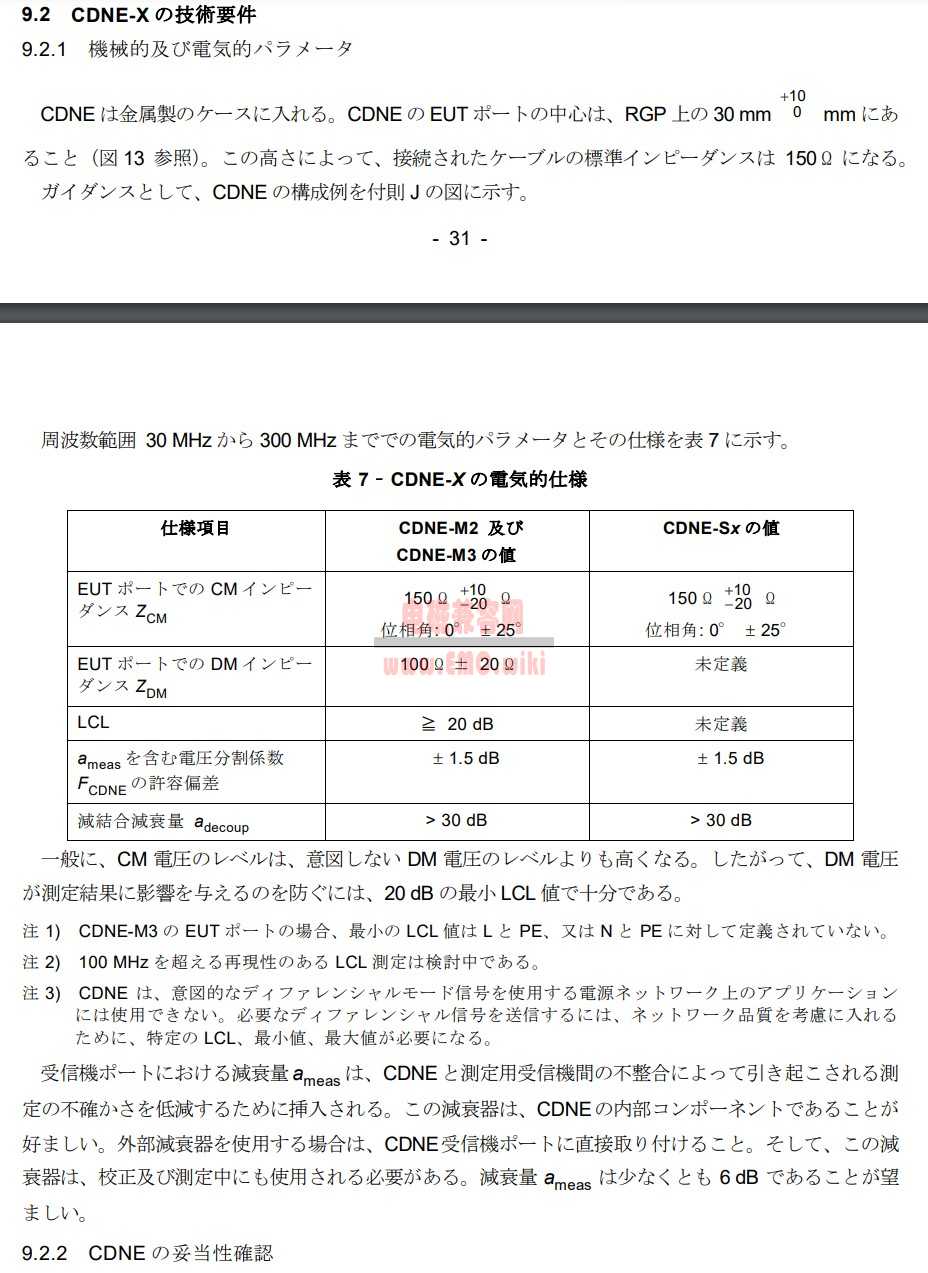

CDNE_M2
|
CDNE_M2.pdf
