摘要: 在传导测试中，L线（火线）和N线（零线）测试结果的差异，按照理论分析可能由添加差模电感（Differential Mode Chokes）等原因引起。这些差异通常与L线和N线的阻抗、噪声抑制效果以及电路设计的非对称性密切相关。 ...

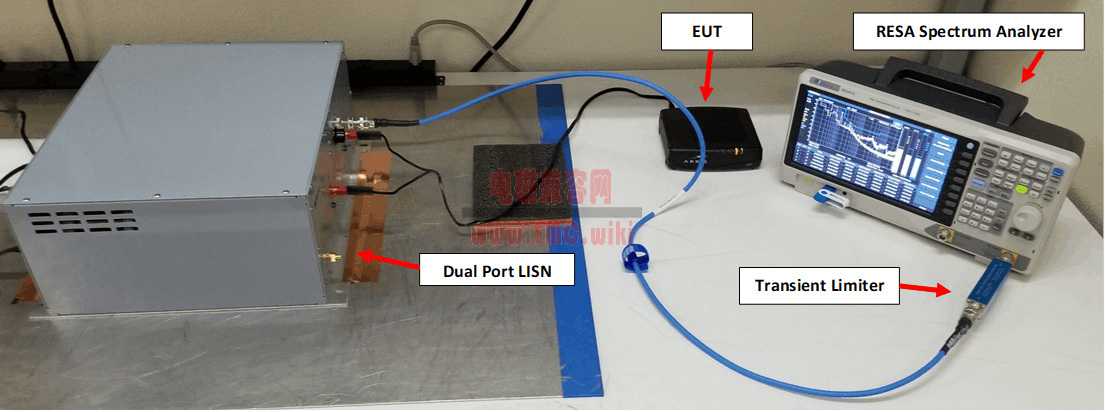

在传导测试中，L线（火线）和N线（零线）测试结果的差异，按照理论分析可能由添加差模电感（Differential Mode Chokes）等原因引起。这些差异通常与L线和N线的阻抗、噪声抑制效果以及电路设计的非对称性密切相关。

具体来说，除了差模电感导致的L线和N线阻抗差异，以下几种原因也可能导致测试结果的差异：

1. 差模电感（Differential Mode Chokes）的影响

阻抗不对称：差模电感的设计本意是为了抑制差模噪声，但如果L线和N线的差模电感设计不对称，或者其安装位置、结构等不一致，会导致L线和N线的阻抗不同。这种不对称性可能会引起测试时电流或电压的差异，影响测试结果。
电流不平衡：差模电感通常用来抑制由电源噪声引起的电流不平衡，但如果电感性能不一致或者与测试频率不匹配，可能会导致L线和N线的阻抗在不同频率下产生不均匀的影响，造成测试结果差异。

2. 电源和负载的非对称性

不平衡负载：如果系统负载在L线和N线之间不均衡，特别是在一些有电感或非线性负载的情况下，可能会导致L线和N线的电流或电压分布不对称，从而影响测试结果。
不对称电源：某些电源（特别是具有内建滤波功能的电源）可能本身存在差模噪声抑制的设计，导致L线和N线的电压和阻抗特性不同，进而影响测试结果。

3. 滤波器或电容器影响

在电源或负载端可能存在滤波器、旁路电容器或电磁兼容（EMC）措施，这些组件在不同的频率下对L线和N线的影响可能不同。如果滤波器或电容器不均匀地分布在L线和N线之间，可能导致电压或阻抗差异，影响传导测试的精确度。

4. 接地回路问题

接地回路不对称：L线和N线可能共用地线或接地回路。如果接地回路不对称或接地不良，可能会导致L线和N线之间的电流路径不同，从而导致测试时出现电压差异，影响测试结果。
接地电位差异：地线与零线之间的电位差异可能会影响N线的电流或电压测量。如果接地系统的设计不当，可能会导致L线和N线的阻抗差异。

5. 共模噪声的影响

噪声耦合：如果测试环境中存在强烈的共模噪声，L线和N线的差模电感可能无法完全滤除这些噪声。尤其是在高频测试中，共模噪声可能影响L线和N线的测量差异，导致测试结果不一致。

如何规避：

优化差模电感设计：确保差模电感的设计和安装对L线和N线的影响一致，避免因电感阻抗不均导致的差异。选择高品质、频率匹配的差模电感，并考虑电感的饱和特性和频率响应。
确保负载平衡：尽量避免负载不平衡，尤其是在多相电源系统中，要保证L线和N线之间的负载均匀。如果有可能，分开测试负载，或者采用负载均衡器来调节电流。
检查电源和接地系统：确保电源系统的稳定性和均衡，避免电源不对称或接地系统的缺陷。特别是接地系统的设计应确保L线和N线之间的接地电位差最小。
优化滤波和旁路设计：确保滤波器和电容器设计均匀，避免它们对L线和N线的影响不同。使用适当的低通滤波器以减少高频噪声对测量结果的影响。
使用高精度测试设备：选用适合的测试仪器，确保其频率响应和噪声抑制能力足够强，能够有效区分差模和共模噪声。测试过程中，确保测试设备接地良好，并避免电磁干扰。
定期校准和检查系统：定期对测试系统进行校准，检查设备的性能是否发生变化，确保测量精度和一致性。

通过关注这些细节，可以有效减少由于差模电感、负载不平衡、接地问题等原因引起的测试结果差异，提高传导测试的准确性和可靠性。避免以及造成的假象合格，实际上另外一条线超标严重的情况。
