EMC中Class A 和 Class B 的区别

2024-12-1 21:37| 发布者: 曾工| 查看: 97| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: 在 EMC（电磁兼容）标准中，Class A 和 Class B 是两种主要的电磁兼容性等级，它们定义了设备在工作时对外界电磁干扰的容忍度以及设备本身的辐射限制。两者的主要区别在于它们适用的环境、电磁干扰的限值以及适用的 ...

在 EMC（电磁兼容）标准中，Class A 和 Class B 是两种主要的电磁兼容性等级，它们定义了设备在工作时对外界电磁干扰的容忍度以及设备本身的辐射限制。两者的主要区别在于它们适用的环境、电磁干扰的限值以及适用的标准。

以下是 Class A 和 Class B 的区别：
1. 适用环境的区别

Class A：
- 适用于商业、工业和专业环境。这类设备通常用于办公楼、工厂、企业、数据中心、实验室等环境。
- Class A 设备通常面临较高的电磁噪声水平，因此它们在设计时需要更强的抗干扰能力。
Class B：
- 适用于家庭和轻度商业环境。这类设备通常应用于家居、住宅、普通办公环境等地方。
- Class B设备的工作环境的操作者都是非专业人士，各类低电压电子产品也比较繁多抗干扰相对较弱，这类环境对电磁干扰的容忍度较低，设备需要更高的电磁兼容性以确保不会对其他电子设备或广播服务造成干扰。因此，要求EMI电磁发射控制的比较严格。

2. 电磁辐射限值的区别

Class A：
- 对于 Class A设备，它们对电磁辐射的限值较高，允许设备产生更多的电磁辐射。
- 但是，由于这些设备主要工作在工业、商业环境，它们的辐射对外界影响相对较小。
- Class A的辐射限值比Class B高，可以允许更多的电磁辐射，但依然符合电磁兼容的基本要求。
Class B：
- 对于 Class B设备，它们的电磁辐射限值较低，意味着它们必须比Class A设备更加严格地控制辐射。
- Class B设备主要用于家庭和轻度商业环境，因此必须尽量减少对周围环境的电磁干扰，尤其是家庭环境中对电磁兼容要求更加严格。
- Class B的辐射限值要低于 Class A，确保设备不会对家电、电视、收音机等家用设备产生干扰。

3. 设备抗干扰能力的区别

Class A：
- Class A设备设计时要求它们能够抵抗较强的电磁干扰。它们通常面临更多的电磁噪声（来自工业设备、大型电机、变频器等），因此对电磁干扰的抵抗能力要求较高。
- 这些设备需要有较强的抗共模干扰能力，以确保设备在高噪声环境中能稳定运行。
Class B：
- Class B设备的工作环境相对较为干净，电磁干扰相对较少，因此它们的抗干扰要求相对较低。
- 尽管如此，Class B设备仍然需要具备一定的抗干扰能力，以防止外部的电磁波对设备产生影响。

4. 测试和标准

Class A 和 Class B的设备都需要通过EMC 测试，包括辐射发射和传导发射测试。标准的要求是：
- Class A：适用于商业环境的设备，其通过 Class A标准测试，辐射限值较高，传导噪声限值较宽松。
- Class B：适用于家庭环境的设备，通过Class B标准测试，要求设备的辐射限值更严格，传导噪声限值也更加严格。
常见的相关标准包括：
- 欧洲 EMC指令 (2014/30/EU) 和 EN 55032、EN 60601-1-2
- 美国FCC Part 15
- 中国GB 9254
- 中国GB 4824
在这些标准中，Class A 和 Class B 都有各自的辐射限值和传导噪声限值要求。

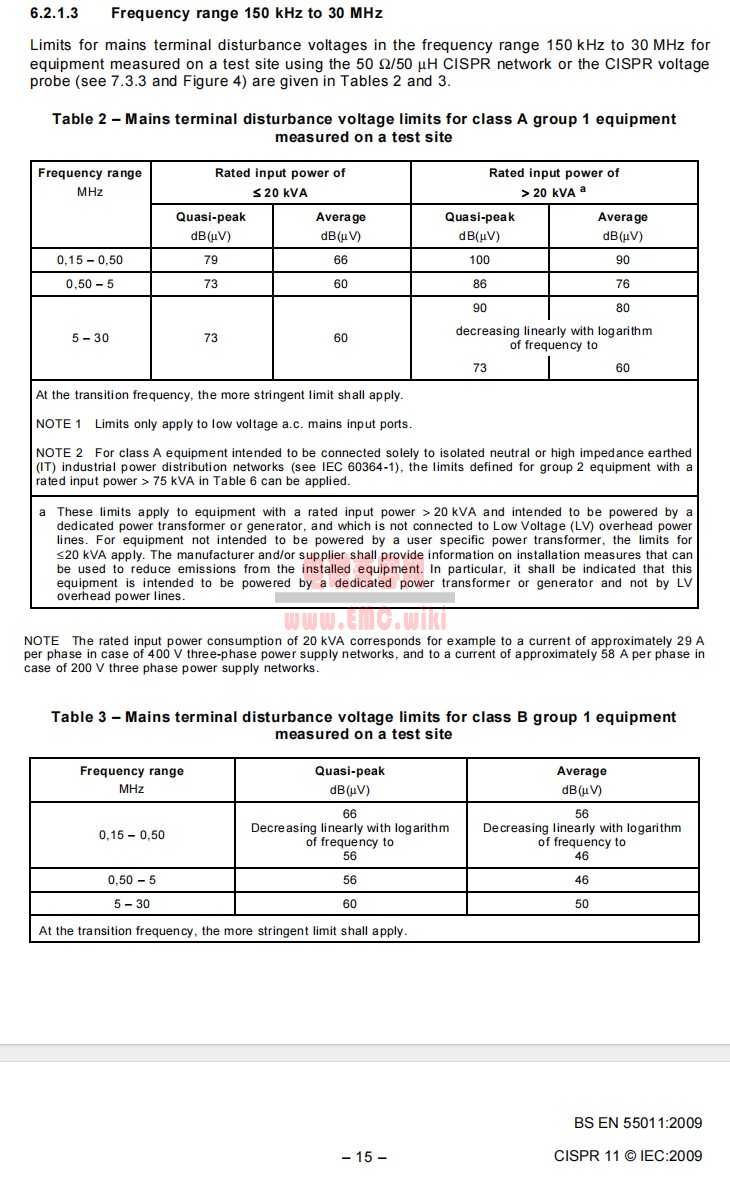

6.2.1.3 Frequency range 150 kHz to 30 MHz

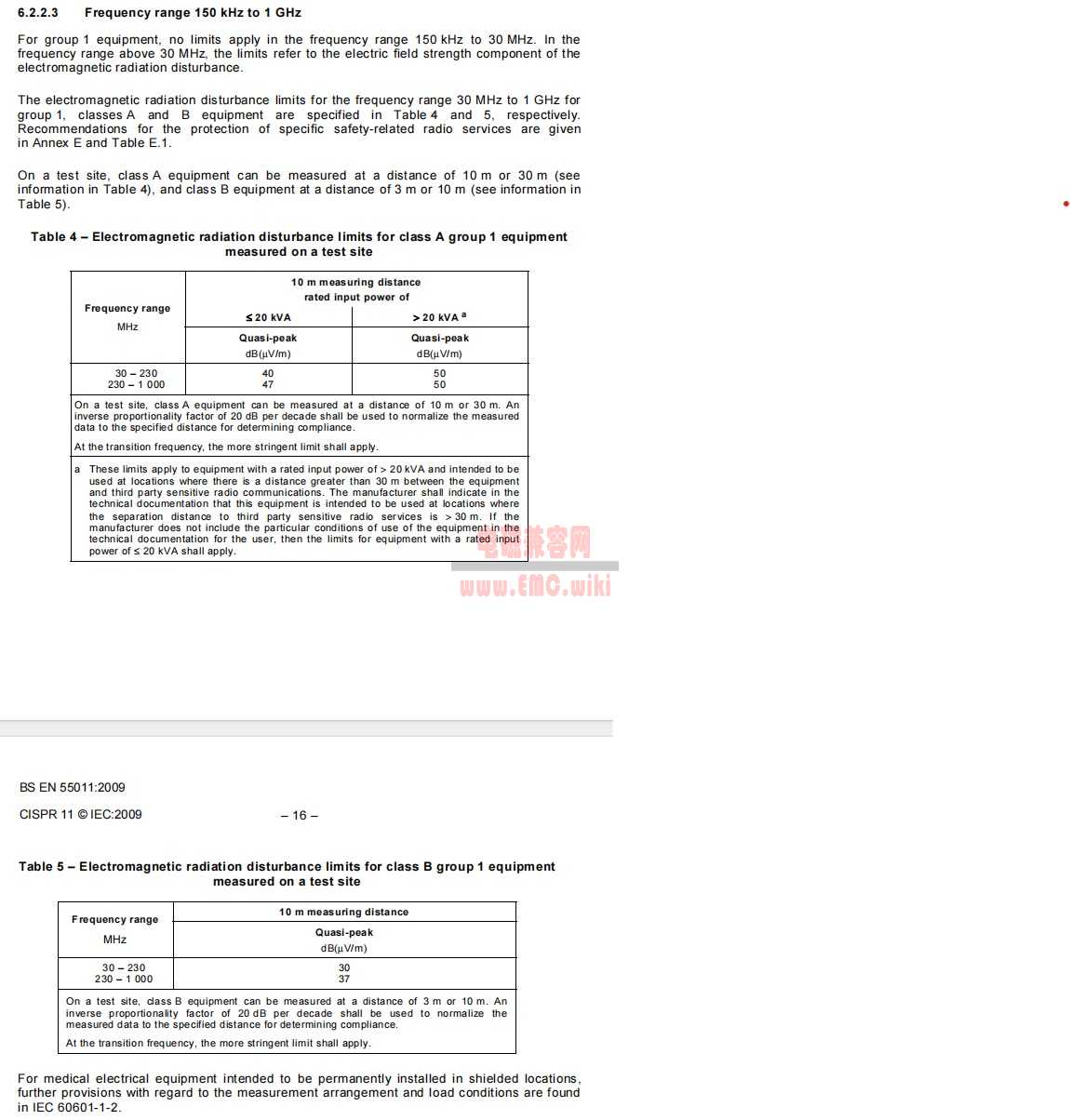

6.2.2.3 Frequency range 150 kHz to 1 GHz

FCC Part 15 EMC中Class A 和 Class B传导与辐射限值
§ 15.107 Conducted limits.

FCC 15.109 Radiated emission limits.

5. 设备设计和市场定位

Class A设备：
- 这些设备的设计目标是确保其在电磁环境较复杂的工业和商业环境中能够稳定运行。它们可能需要使用高质量的电源滤波器、屏蔽、接地等技术来保证抗干扰能力。
- 这类设备的市场通常面向企业、工业或专业用户，如工厂自动化设备、大型服务器、工业控制系统等。
Class B设备：
- 这些设备的设计目标是确保其在电磁环境相对干净的家庭环境中正常工作，同时不会对用户周围的电子设备（如电视、音响等）产生过多干扰。
- 这类设备的市场通常面向普通消费者，如家用电器、家用电动工具、普通的办公设备、电视、计算机外设等。

总结：Class A 和 Class B 的区别

特点	Class A	Class B
适用环境	商业、工业、企业、专业环境	家庭、住宅、普通办公环境
辐射限值	允许较高的电磁辐射	较低的电磁辐射限制
抗干扰要求	较高的抗干扰要求，适应更强的电磁干扰	抗干扰要求较低，适应较为干净的电磁环境
测试标准	符合 Class A EMC标准	符合 Class B EMC标准
典型应用	工业控制设备、大型服务器、交换机、路由器	家电、家用电器、普通计算机外设
共模抑制比要求	更高，通常需要 ≥ 50 dB	较低，通常需要 ≥ 40 dB
