射频电磁场辐射抗扰度（Radiated Susceptibility, RS）是指设备在射频电磁场存在的环境中，能够承受一定强度的电磁辐射干扰而仍保持正常工作的能力。如果设备的RS抗扰度测试不合格，意味着该设备容易受到周围电磁干扰的影响，可能导致功能异常、数据丢失或系统故障等问题。因此，诊断分析与整改设计非常重要。

1. RS抗扰度不合格的诊断分析
在射频电磁场辐射抗扰度测试中，如果设备未通过测试，常见的原因包括：

(1) 设备设计缺陷

不良的电磁屏蔽设计：如果设备的外壳屏蔽不良，可能导致设备内部电路容易受到外部射频电磁干扰。
接地设计问题：接地不充分或接地回路设计不当可能导致电磁辐射泄漏。
电磁兼容（EMC）隔离不足：设备内部不同电路或模块之间没有足够的电磁隔离，导致相互干扰。

(2) 设备部件问题

电缆和连接件问题：不屏蔽的电缆或不合格的连接件可能作为“天线”，将外部射频信号引入设备内部。
电源设计问题：电源模块未加滤波或抗干扰设计不足，可能导致电源线路传播射频干扰信号。
印刷电路板（PCB）设计问题：PCB布线不合理或没有足够的信号屏蔽，会使设备对外界电磁场的敏感度增加。

(3) 环境因素

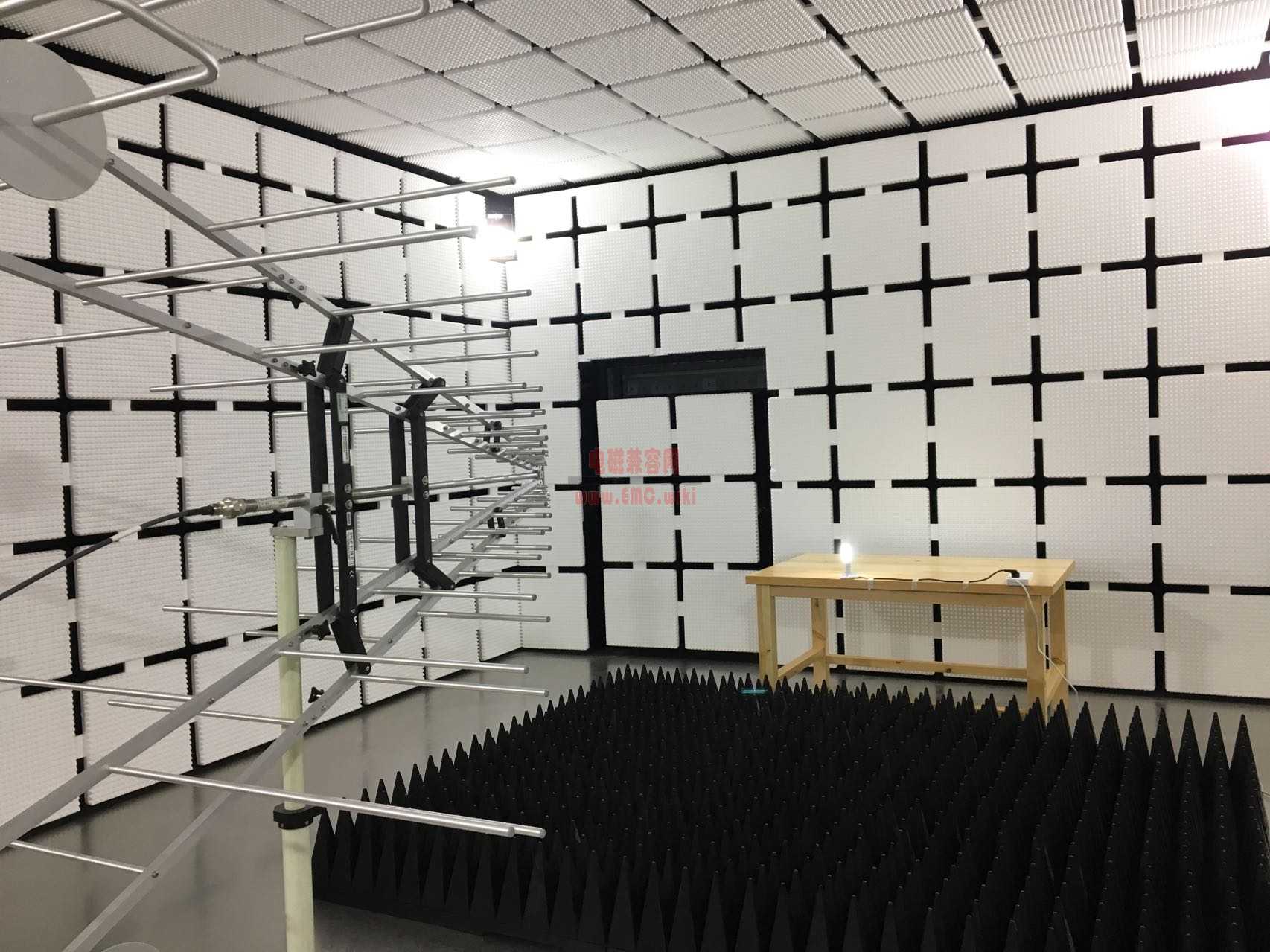

测试环境的干扰：测试设备的环境本身可能存在电磁污染，或者设备的测试环境不符合标准要求，导致测试结果不准确。
测试频率范围不匹配：RS抗扰度测试需要覆盖多个频段，如果测试范围不适合设备的实际工作频率，可能导致测试结果失真。

(4) 未考虑的外部电磁源

周围高强度的射频干扰源：如基站发射器、雷达、无线电广播等强电磁源可能对设备产生影响。
设备内部的电磁辐射：设备本身的高频电路（如开关电源、高频处理器等）可能会产生电磁辐射，影响设备的稳定性。

2. 设计整改措施
针对RS抗扰度不合格的原因，设计整改的关键在于增强设备的电磁兼容性，避免或减少电磁辐射的影响。整改措施可以从设备设计、组件选择、测试方案优化等方面入手。

(1) 改善电磁屏蔽设计

外壳屏蔽：采用高导电性和低磁性材料（如金属外壳）来提高设备的屏蔽效果。外壳应完全封闭并避免缝隙，减少电磁泄漏。
屏蔽涂层：在电路板表面涂覆电磁屏蔽涂层，特别是对高频信号敏感的部分进行屏蔽。
电磁屏蔽接地：确保外壳和其他屏蔽部分与地线良好接触，避免产生地环路噪声。

(2) 优化接地与电源设计

接地优化：确保设备内部所有电子模块都有独立且充分的接地。接地回路要尽量短且宽，以减少电磁干扰的传播。
电源滤波：为电源模块添加高效的滤波器，过滤电源线中可能的高频噪声。还可以在电源输入端加入共模扼流圈、压敏电阻等元件来抑制电源线路中的射频干扰。
隔离电源：在关键电路部分使用隔离电源，避免射频干扰通过电源线路进入敏感区域。

(3) 增强电缆和连接器的抗干扰能力

使用屏蔽电缆：对于信号传输线路，使用具有高屏蔽效能的电缆，如双屏蔽或铝箔屏蔽电缆，减少外部电磁场对信号的影响。
优化连接器设计：确保连接器具备良好的接触性并且具有金属外壳屏蔽功能。
电缆管理：将电缆尽可能远离高频电源线和其他干扰源，同时避免电缆过长或乱布，以减少电磁辐射。

(4) 优化PCB设计

合理布线：PCB布线应尽量避免大面积的地线不连贯，减少高频信号传输路径的长度，尽量避免交叉干扰。对于敏感电路，增加屏蔽区域并尽量缩短信号线。
去除高频噪声源：将高频噪声源（如开关电源、时钟源）放置在远离敏感电路的位置，减少干扰。
通过孔设计：使用良好的接地孔和屏蔽层设计，避免信号通过PCB内的穿孔引入干扰。
高频电路隔离：对于工作在高频的电路模块，采用适当的隔离和屏蔽措施，避免与低频电路互相干扰。

(5) 增强抗干扰测试与优化测试环境

模拟实际使用环境：在测试过程中模拟设备可能遇到的最坏电磁环境，并对设备进行压力测试。
频谱分析：使用频谱分析仪对设备进行详细的频率响应测试，确保在设备的工作频率范围内不会受到外部电磁干扰影响。
增加测试频段范围：确保RS抗扰度测试覆盖设备可能受到的所有射频干扰频段，不仅限于预设的测试频率。

(6) 增强抗干扰材料的使用

使用导电橡胶垫或金属网罩：这些材料可以用于连接外壳与屏蔽组件之间的接触部位，确保良好的屏蔽效果。
EMI抑制材料：使用EMI抑制材料（如导电涂料、磁性材料）覆盖敏感电路，进一步增强抗干扰性能。

3. 总结
RS射频电磁场辐射抗扰度不合格的问题，通常源于设计缺陷、部件问题、测试环境或外部电磁源干扰。通过一系列设计整改措施，如改善屏蔽设计、优化接地和电源设计、改进电缆和连接器的抗干扰能力、优化PCB设计等，可以有效提高设备的抗扰度，确保其在复杂电磁环境下正常工作。整改后，设备应重新进行严格的emc测试，确保符合标准要求，避免影响产品的功能和性能。
