| 电阻R的作用主要体现在以下几个方面：

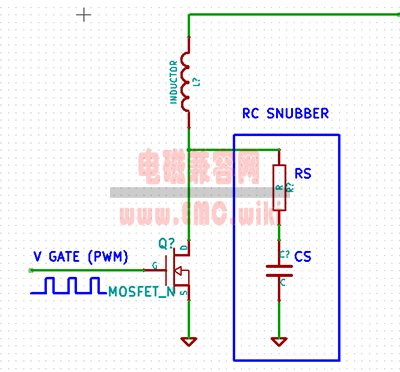

电阻是限制电流流动的元件，在RC吸收电路中，电阻R可以限制电流的上升速率。当电路中出现尖峰电压时，电阻能够减缓电流的变化速度，从而避免电流过大对电路造成损害。 二、阻尼作用 在RC吸收电路中，电阻R与电容C串联，形成阻尼振荡。这可以防止R、L、C电路在过渡过程中因振荡而在电容器两端出现过电压，进而损坏电路中的元件。阻尼作用确保了电路的稳定性和可靠性。 三、吸收能量 在开关断开时，蓄积在寄生电感中的能量会对开关的寄生电容充电，同时，通过吸收电阻R对吸收电容C充电。电阻R在这个过程中起到了吸收能量的作用，将电感中释放的能量转化为热能消耗掉，从而抑制了开关断开的电压浪涌。 四、保护晶闸管 在电力电子电路中，晶闸管等元件的过流过压能力较差，需要采取保护措施。RC吸收电路常用于晶闸管两端，利用电容两端电压不能突变的特性来限制电压上升率，并通过电阻R的阻尼作用防止电路振荡，从而保护晶闸管不受损坏。 综上所述，电阻R在RC吸收电路中起到了限制电流、阻尼振荡、吸收能量以及保护晶闸管等多种作用。这些作用共同确保了电路的稳定性和可靠性，提高了电子设备的性能和使用寿命。 RC吸收电路在EMC中的应用 RC吸收电路（也称为RC snubber电路）在EMC（电磁兼容性）整改中发挥着重要作用。RC 吸收电路在电磁兼容性 (EMC) 中的应用，主要是为了抑制电路中的高频噪声和电磁干扰 (EMI)，改善电路的电磁兼容性能。RC 吸收电路通常由电阻 R和电容 C组成，串联或并联使用，具有以下几种常见的应用场景： 1. 抑制开关噪声 开关电源或高频电路中，开关元件（如晶体管或继电器）在切换过程中会产生瞬态高频噪声，这些噪声可能通过导线或空气传播，形成EMI。RC吸收电路可以通过吸收瞬态能量来减少这种高频噪声的幅度，从而改善EMC性能。 应用场景：
2. 抑制射频干扰 (RFI) RC吸收电路能够抑制从射频信号传播到电源线或信号线上的高频干扰。这类干扰可能通过辐射方式影响相邻设备的正常工作。 应用场景：
3. 阻尼振荡抑制 当电路中存在电感时，切换动作可能引发振荡。RC电路可以提供阻尼效果，减少振荡的幅度和持续时间，从而降低电磁辐射。 应用场景：
4. 电源噪声滤波 RC电路还可用于电源中的滤波应用，降低电源纹波和干扰信号，确保供电质量。 应用场景：
设计注意事项：
RC吸收电路在EMC中通过这些方式来有效减少高频噪声、瞬态干扰和振荡，增强设备的电磁兼容性。 |
