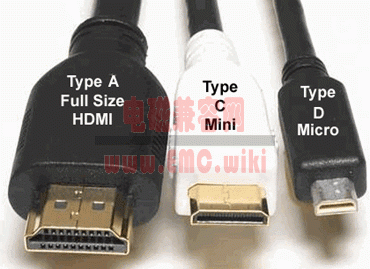

进行 EMC 整改的时候，为了快速找到相应频率点，我们需要熟记常用端口协议的 EMI 干扰频率，如下就针对 HDMI 的频率进行介绍。HDMI 作为一种高清晰度多媒体接口，在现代电子设备中被广泛应用。其工作频率范围较宽，可能产生的 EMI 干扰频率也较为复杂。
HDMI（High-Definition Multimedia Interface）时钟频率随分辨率、刷新率和色深的变化而变化。以下是一些常见分辨率下的时钟频率：
1. 720p (1280x720) @ 60Hz- 色深：24位（8位RGB）
- 数据速率：1.485 Gbps
- 时钟频率：74.25 MHz
2. 1080p (1920x1080) @ 60Hz- 色深：24位（8位RGB）
- 数据速率：4.455 Gbps
- 时钟频率：148.5 MHz
3. 1080p (1920x1080) @ 120Hz- 色深：24位（8位RGB）
- 数据速率：8.91 Gbps
- 时钟频率：297 MHz
4. 4K UHD (3840x2160) @ 30Hz- 色深：24位（8位RGB）
- 数据速率：8.91 Gbps
- 时钟频率：297 MHz
5. 4K UHD (3840x2160) @ 60Hz- 色深：24位（8位RGB）
- 数据速率：17.82 Gbps
- 时钟频率：594 MHz
6. 8K UHD (7680x4320) @ 30Hz- 色深：24位（8位RGB）
- 数据速率：35.64 Gbps
- 时钟频率：1188 MHz
7. 8K UHD (7680x4320) @ 60Hz- 色深：24位（8位RGB）
- 数据速率：71.28 Gbps
- 时钟频率：2376 MHz
计算方法
HDMI时钟频率的一般计算方法如下：
数据量=分辨率宽度×分辨率高度×色深
数据速率=数据量×刷新率
时钟频率=数据速率
示例计算
以1080p分辨率、24位色深、60Hz刷新率为例：
- 计算每帧的数据量：数据量=1920×1080×24=49,766,400位
- 计算每秒的数据量：数据速率=49,766,400×60=2,985,984,000位/秒=2.986 Gbps
- 计算时钟频率：时钟频率=148.5 MHz
以上是一些常见分辨率下的HDMI时钟频率。具体的时钟频率还会受到其他因素的影响，如音频数据传输和空白数据的插入等。也就是说当我们遇到148.5MHz的干扰源的时候，我们就应该迅速怀疑HDMI的CLK时钟频率，对HMDI部分进行排查整改。
