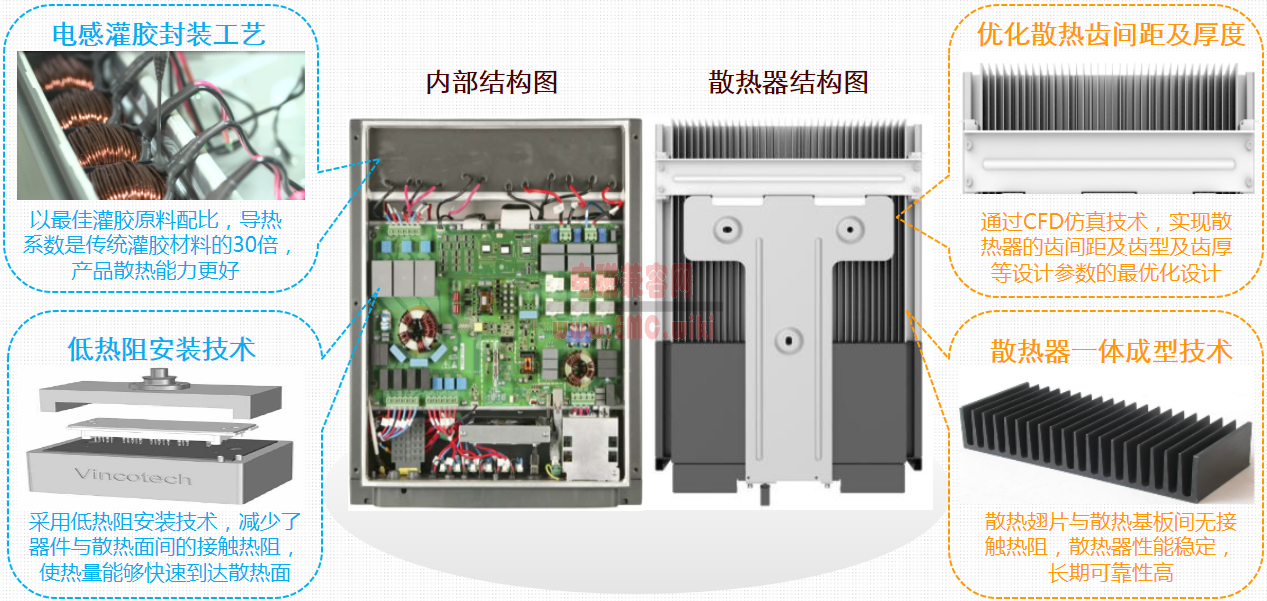

逆变器散热器对EMC（电磁兼容性）的影响主要体现在其设计和布局上。以下是几个关键方面：

回流设计缺陷：逆变器散热器的回流设计不佳，特别是升压MOS的散热器，其回流设计可能等效为发射天线，且参考点为外壳。这种设计会大大增加电磁辐射的强度和范围，是导致EMC超标的主要因素之一。例如，如果散热器的回流面积较大，会导致不必要的电磁辐射和传导干扰，增加电磁场的强度，对周围的电子设备产生显著的影响。
屏蔽与接地不足：尽管屏蔽与接地是抑制电磁干扰的重要手段，但如果散热器的屏蔽效能不足，即使插入损耗较大，也无法有效抑制电磁干扰。
共模电流的产生：在变频驱动系统中，散热器和地之间可能感生出漏电流，这些漏电流会转化为共模电流，对EMC产生不利影响。共模电流不仅影响逆变器的自身性能，还可能对车载通信系统造成不利影响。
散热器材料：不同材料的导电性和磁导率不同，这会影响它们在电磁场中的行为。某些材料可能更容易成为电磁辐射的发射源或接收源，增加电磁干扰的风险。
散热器形状和结构：散热器的形状和结构可以影响其周围的电磁场分布。例如，散热器上的尖锐边缘或突出部分可能产生局部电场集中，导致更高的电磁辐射。
散热器接地：良好的接地对于降低电磁干扰至关重要。如果散热器接地不良或未接地，它可能成为一个悬浮的导体，成为电磁干扰的源头或耦合路径。
热效应：逆变器在工作时会产生热量，这些热量通过散热器散发到周围环境中。然而，热量分布的不均匀可能导致热应力，这些热应力可能使散热器或周围组件发生形变，从而改变它们的电磁特性，产生或加剧电磁干扰。
与其他组件的相互作用：逆变器散热器与其他电子组件（如电容器、电感器等）之间的相互作用可能导致电磁干扰。例如，如果散热器与敏感电路或组件过近，它可能通过耦合或辐射干扰这些电路或组件。

针对这些问题，可以采取以下措施来降低逆变器散热器对EMC的影响：

优化功率回路设计：通过减小功率回路的回流面积，降低电磁辐射和传导干扰。
改进散热器的回流设计：避免等效为发射天线的回流设计，减少电磁辐射的强度和范围。
增强屏蔽与接地：提高散热器的屏蔽效能，确保插入损耗足够大，以有效抑制电磁干扰。
优化产品设计：在产品设计阶段就考虑EMC问题，通过合理的布局和设计来减少共模电流的产生。
选择具有较低电磁辐射和接收能力的材料。
优化散热器的形状和结构，避免尖锐边缘和突出部分。
确保散热器良好接地，以减少电磁干扰的耦合和辐射。
在设计中考虑热效应，确保散热器能够均匀散热，避免热应力对组件的影响。
在布局上合理安排散热器与其他组件的位置，减少它们之间的相互作用。

综上所述，逆变器散热器对EMC的影响不容忽视，需要在设计和生产过程中采取相应的措施来降低其影响，总之，逆变器散热器对电磁干扰的影响是一个复杂的问题，需要综合考虑材料、设计、接地和热效应等多个因素。通过采取适当的措施，可以降低逆变器散热器对电磁干扰的影响，提高整个系统的电磁兼容性，确保设备的电磁兼容性符合相关标准和要求。
