解决光纤网络接口卡(NIC)和SFP模块的辐射问题:EMC技术设计综述 ...

2024-6-12 01:40| 发布者: 曾工| 查看: 275| 评论: 1|原作者: 曾工|来自: 电磁兼容网

摘要: SFP模块 NIC网络接口卡 摘要 随着信息技术的飞速发展,光纤网络接口卡(NIC)和SFP(Small Form-factor Pluggable)模块在数据传输领域的应用日益广泛。然而,这些高速数据传输设备在工作时产生的电磁辐射问题也 ...

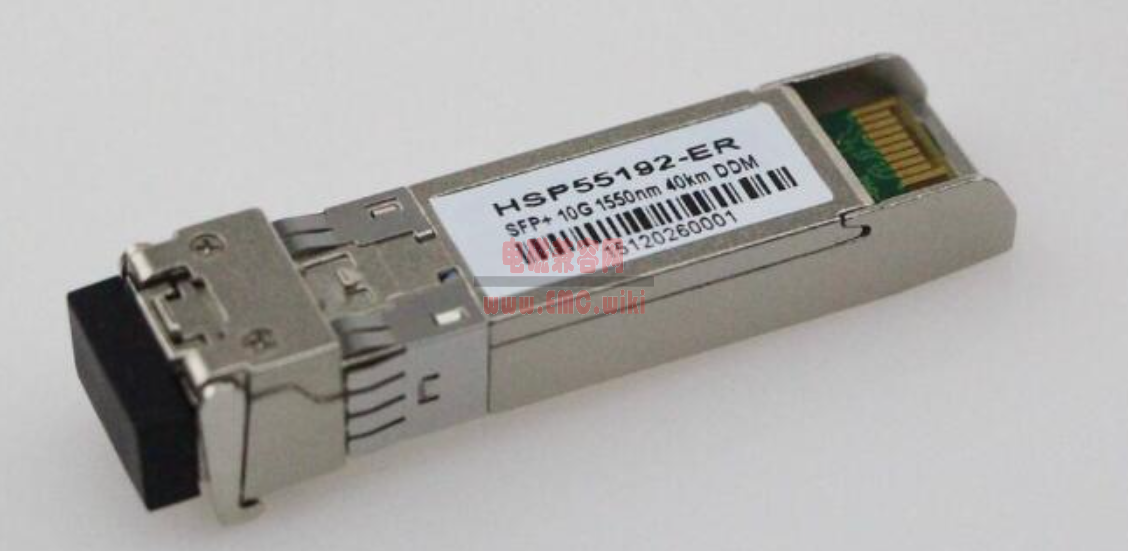

SFP模块

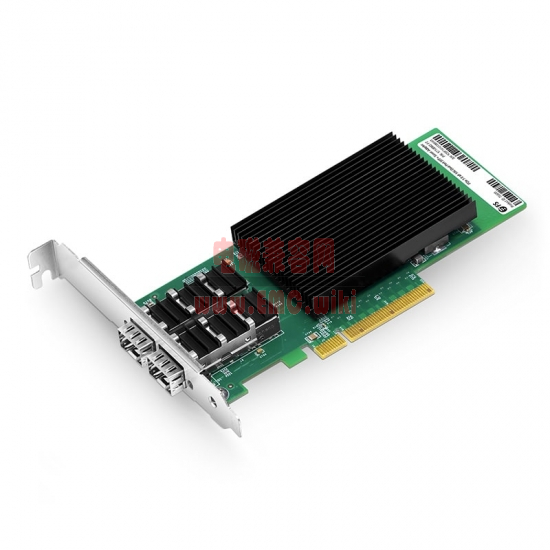

NIC网络接口卡

摘要
随着信息技术的飞速发展,光纤网络接口卡(NIC)和SFP(Small Form-factor Pluggable)模块在数据传输领域的应用日益广泛。然而,这些高速数据传输设备在工作时产生的电磁辐射问题也日益凸显。为了确保设备的电磁兼容性(EMC),我们需要从多个维度进行设计考量,包括吸波材料的选择、屏蔽措施、阻抗匹配、滤波设计、PCB布局、接地策略等。本文从吸波材料、屏蔽、阻抗匹配、滤波、PCB layout布局、接地等维度出发,探讨了如何通过EMC技术设计解决光纤网络接口卡和SFP模块的辐射问题,提高设备的抗干扰能力和可靠性。

引言
随着数据通信技术的发展,光纤网络接口卡(NIC)和SFP模块在现代网络设备中扮演着至关重要的角色。然而,随之而来的辐射问题可能影响设备的性能和稳定性,因此采取有效的EMC技术设计至关重要。

吸波材料的应用
  • 利用吸波材料对设备内部和外部的辐射进行吸收和消除,减少辐射对周围环境的干扰。
  • 在设备内部关键位置或外壳内部覆盖吸波材料,减少内部反射和外部辐射的影响。

屏蔽设计
  • 采用金属屏蔽外壳:为NIC和SFP模块设计金属外壳,有效屏蔽内部电磁辐射。
  • 在PCB板上添加屏蔽层,减少板内层间的辐射传导。

阻抗匹配和滤波
  • 确保设备内部电路的阻抗匹配,减少信号反射和辐射。
  • 在信号线路和电源线路上添加滤波器,降低高频噪声和电源纹波,减少辐射。

PCB Layout布局
  • 优化PCB布局:减少高频信号路径长度,降低电磁辐射。
  • 差分信号布线:采用差分信号传输方式,提高抗干扰能力。

接地设计
  • 采用多点接地设计,降低接地回路阻抗,减少地回路干扰。
  • 使用星形接地方式,确保良好的接地连接,减少地回路噪声。

实例与案例分析
  • 结合实际应用场景,介绍典型的NIC和SFP模块的EMC设计方案,并分析其效果和优缺点。

结论

通过吸波材料的应用、屏蔽设计、阻抗匹配、滤波、PCB layout布局优化和接地设计等多种EMC技术手段,可以有效解决光纤网络接口卡和SFP模块的辐射问题,提高设备的抗干扰能力和可靠性,确保其在高速数据传输中的稳定性和性能。

路过

雷人

握手

鲜花

鸡蛋

相关阅读

发表评论

最新评论

引用  曾工    2024-6-12 01:35
光纤网络接口卡(NIC)和SFP(Small Form-factor Pluggable)模块的pin脚通常包括以下几种:
光纤网络接口卡(NIC):
光收发器相关:
  • TX+(发送正极)
  • TX-(发送负极)
  • RX+(接收正极)
  • RX-(接收负极)

供电和地线:
  • Vcc(供电)
  • GND(地线)

其他:
  • 模块ID(用于识别模块类型)
  • LP Mode Select(低功耗模式选择)
  • MDIO(管理数据输入/输出)
  • MDC(管理数据时钟)

SFP模块:

光收发器相关:
  • TX_FAULT(发送故障指示)
  • TX_DISABLE(发送关闭)
  • RX_LOS(接收丢失信号指示)
  • TX_FAULT(发送故障指示)

光电接口:
  • TX_FAULT(发送故障指示)
  • TX_DISABLE(发送关闭)
  • TX_FAULT(发送故障指示)
  • TX_FAULT(发送故障指示)

供电和地线:
  • Vcc(供电)
  • GND(地线)

I2C总线接口:
  • SDA(串行数据)
  • SCL(串行时钟)

其他:
  • 模块ID(用于识别模块类型)
  • LP Mode Select(低功耗模式选择)

注意事项:
  • 不同类型的SFP模块可能会有一些特定的扩展pin脚,例如用于数字诊断监控(DDM)等。
  • 具体的pin脚定义可能会根据不同的厂商或型号有所不同,需要参考相关的规格书或数据手册。
