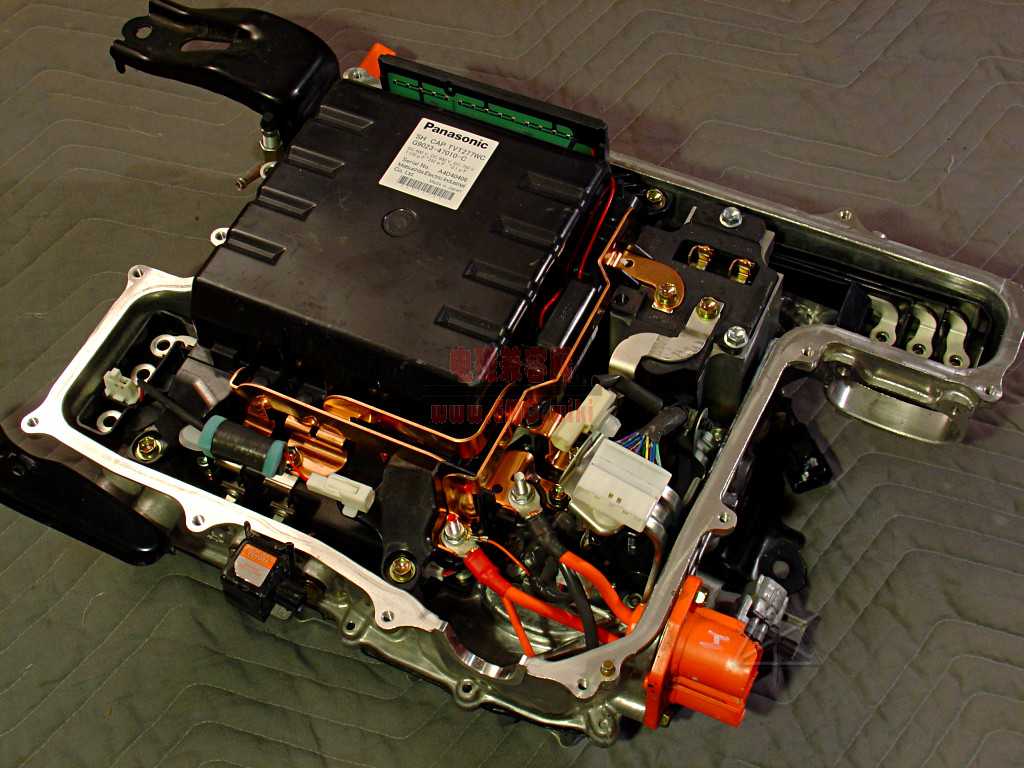

逆变器的电路架构

2024-6-9 19:27| 发布者: 曾工| 查看: 198| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: 单相H桥逆变器框架图 逆变器是一种将直流电（DC）转换为交流电（AC）的设备，其电路架构通常包括以下几个关键部分：输入电源管理、功率转换电路、控制电路、保护电路和输出电路。下面是详细的逆变器电路架构概述： ...

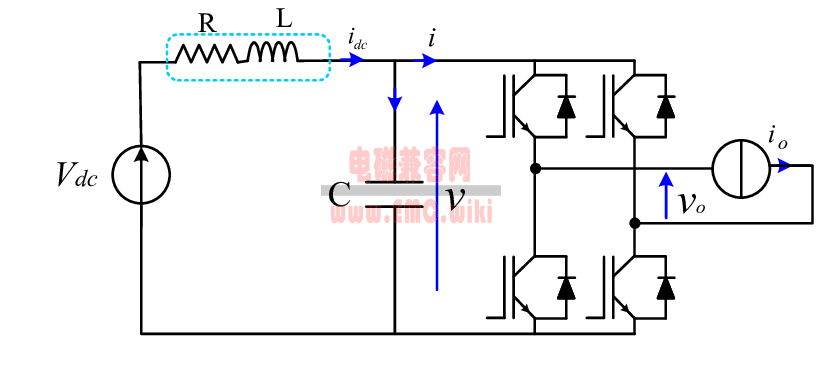

单相H桥逆变器框架图

逆变器是一种将直流电（DC）转换为交流电（AC）的设备，其电路架构通常包括以下几个关键部分：输入电源管理、功率转换电路、控制电路、保护电路和输出电路。下面是详细的逆变器电路架构概述：

1. 输入电源管理
  • 直流输入端子：接收来自电池或直流电源的输入电压。
  • 输入滤波器：用于滤除输入电压中的高频噪声和干扰，通常由电容和电感组成。
  • 过压/欠压保护电路：监测输入电压，防止输入电压过高或过低对逆变器造成损坏。

2. 功率转换电路
  • 升压电路（Boost Converter）：
    • 作用：将输入的低压直流电升压到更高的直流电压，以满足后续逆变电路的需求。
    • 主要元件：MOSFET、二极管、电感和电容。
    • 控制方式：通过PWM（脉宽调制）控制MOSFET的开关状态，调节输出电压。
  • 逆变电路（Inverter Stage）：
    • 作用：将直流电转换为交流电。
    • 架构：通常采用全桥或半桥拓扑结构。
    • 主要元件：MOSFET或IGBT（绝缘栅双极型晶体管）、驱动电路和滤波电路。
    • 控制方式：使用SPWM（正弦脉宽调制）或其它控制技术生成高质量的交流输出。

3. 控制电路
  • 微控制器或DSP（数字信号处理器）：
    • 作用：实现对逆变器的整体控制，包括PWM信号的生成、反馈控制和保护电路的管理。
    • 功能：实时监控输入电压、输出电压和电流，调节PWM信号以实现稳定的输出。
  • 反馈回路：
    • 作用：监测输出电压和电流，反馈给控制器以调节PWM信号，确保输出的稳定性和精度。
    • 组成：电压传感器、电流传感器、运算放大器等。

4. 保护电路
  • 过流保护：
    • 作用：防止输出电流过大对电路元件造成损坏。
    • 实现：通过检测电流大小，当超过设定值时触发保护机制，关断MOSFET或IGBT。
  • 过温保护：
    • 作用：防止逆变器温度过高导致元件损坏。
    • 实现：温度传感器实时监测温度，当温度超过安全值时，控制器采取降载或关断措施。
  • 短路保护：
    • 作用：快速响应短路情况，保护电路不被烧毁。
    • 实现：通过快速检测短路电流，立即关断功率开关。

5. 输出电路
  • 交流输出端子：输出稳定的交流电压，供给负载使用。
  • 输出滤波器：滤除逆变过程中产生的高频成分，提供纯净的交流波形，通常由LC滤波器组成。
  • 隔离变压器（可选）：用于电气隔离和电压匹配，提高系统安全性和适应性。

逆变器的工作原理简述
  • 直流输入：逆变器从电池或直流电源获取直流电。
  • 升压转换：通过升压电路将低压直流电升压到所需的直流电压水平。
  • 直流到交流转换：在逆变电路中，通过PWM技术控制MOSFET或IGBT开关，生成交流波形。
  • 滤波与输出：通过输出滤波器滤除高频噪声，生成纯净的交流输出，供负载使用。
  • 反馈控制与保护：实时监控和调节输出，确保稳定运行，并通过保护电路应对各种异常情况。

总结
大功率逆变器的电路架构是一个高度集成且复杂的系统，各个模块协同工作，确保直流电高效、稳定地转换为高质量的交流电。通过优化设计和合理布局，可以有效提高逆变器的性能，确保其在各种应用中的可靠性和电磁兼容性（EMC）表现。
