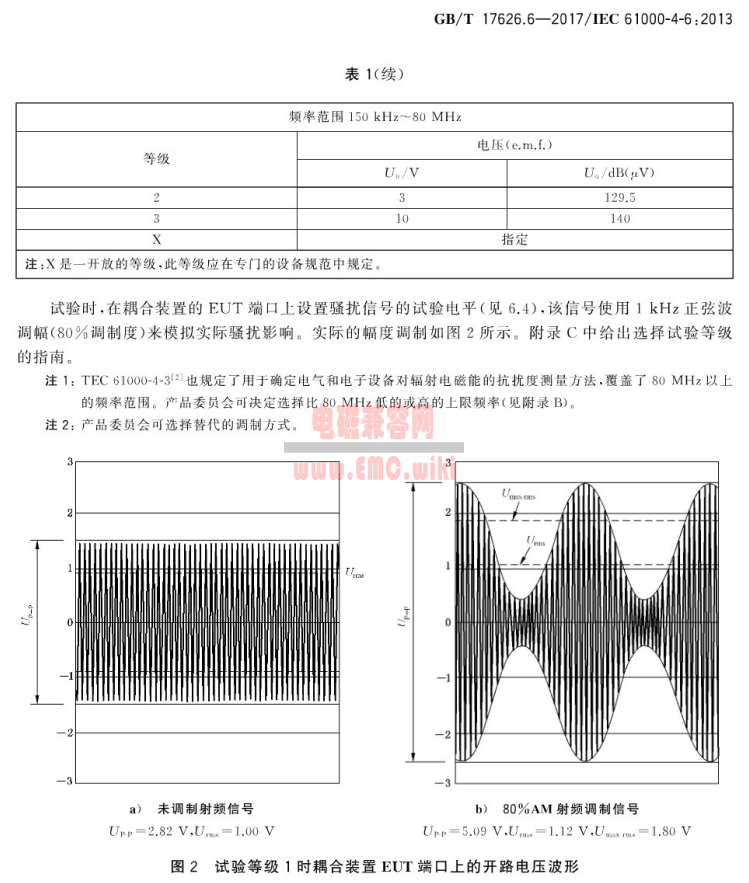

| 例如，标准里面GB/T 17626.6-2017/IEC61000-4-6:2013开路电压波形，1V 试验电压（e.m.f）电动势。电动势是一种驱动力，指电源（如电池或发电机）在其内部产生的电势差。电动势不是一种“力”，而是一种电压，是推动电流在电路中流动的原因。电动势也用伏特（V）来表示。 因此，如标准规定的电动势（电池或发电机），然后，如果规定了阻抗电话，那么这个共模注入电流就定好了。如果阻抗不一样，那么这个电流大小会有差异。 试验等级1时耦合装置EUT端口上的开路电压波形
耦合装置的EUT端口上的输出电平的调整，标准里面规定的方法： 试验信号发生器应连接到耦合装置的射频输入端口，合装置的EUT端口以共模方式通过150Ω/50Ω 适配器连接到输人阳抗为50Ω的测量仪上，AE端口应用150Ω/50Ω适配器以共模方式连接并端接50Ω电阻。全部耦合/去耦装置的配置下图。

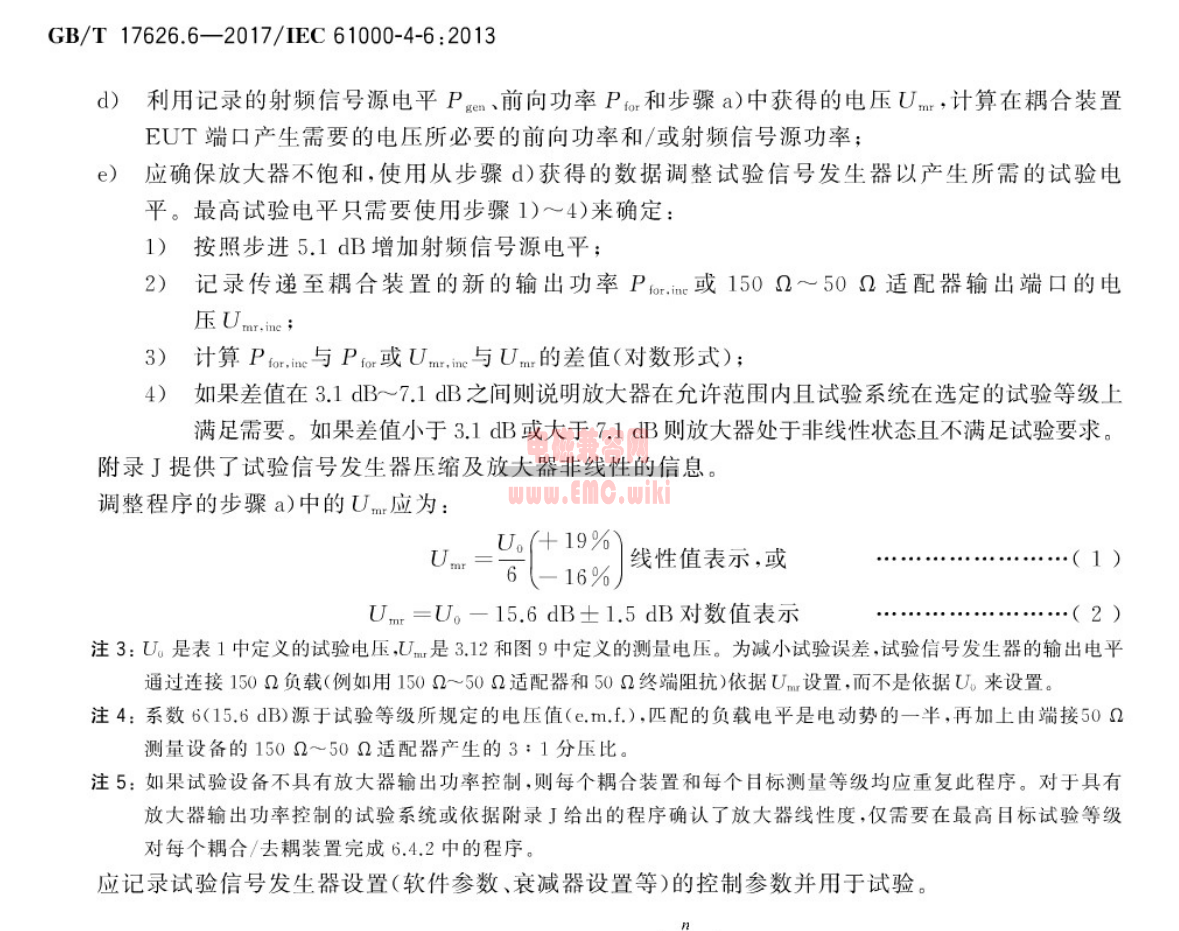

注4：系数 6(15.6 dB)源于试验等级所规定的电压值(e.m.f)，匹配的负载电平是电动势的一半，再加上由端接50 Ω测量设备的150Ω~50Ω适配器产生的3:1分压比。 因为，按照标准有注3的要求，然后，依据注4的原因，因此，得到1/3*1/2=1/6，则示波器上测试的电压会为CDN上的电动势的1/6。因为，CDN是共模注入，注入的是一个共模电动势。源于标准GB/T 17626.6-2017/IEC61000-4-6:2013中的6.4.2注4试验等级所规定的电压值(e.m.f.)，匹配的负载电平是电动势的一半。
这个1/6怎么来的？如何理解 如果您要查看本帖隐藏内容请 回复 https://www.emc.wiki/thread-18274-1-1.html
如果，示波器是阻抗不是50ohm呢？那会是什么样的结果？ https://www.emc.wiki/thread-5317-1-1.html 扩展阅读： 电压与电动势的区别？ 电压（Voltage）和电动势（Electromotive Force, EMF）在电路和电磁学中都是非常重要的概念，但它们有着本质的区别。以下是它们之间的主要区别： 1、定义：
2、物理意义：
3、来源：
4、方向：
总结来说，电压和电动势在电路和电磁学中都是关键概念，但它们的物理意义和来源是不同的。电压描述了电场中两点之间的电势差异，是电场力做功的量度；而电动势反映了电源内部非静电力做功的能力，是电源将其他形式的能转化为电能的标志。 |
