LVDS线路的EMC对策

2024-2-18 11:26| 发布者: 曾工| 查看: 1312| 评论: 2|原作者: 曾大侠|来自: 电磁兼容网

摘要: 如图所示:液晶屏显示的一个通用电路,可以看到该电路集成众多接口,其中包括LVDS接口,该板辐射超标,问题出在了LVDS传输排线上,因此对LVDS做了辐射滤波处理 。 LVDS线路 LVDS(低压差分信号)线路在电子设备中广 ...

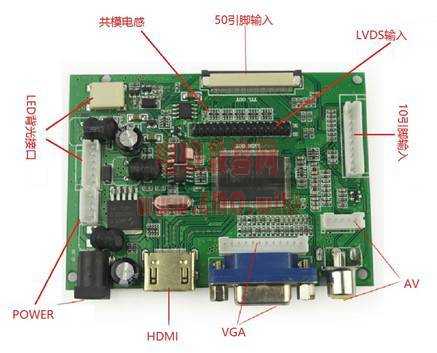

如图所示:液晶屏显示的一个通用电路,可以看到该电路集成众多接口,其中包括LVDS接口,该板辐射超标,问题出在了LVDS传输排线上,因此对LVDS做了辐射滤波处理 。

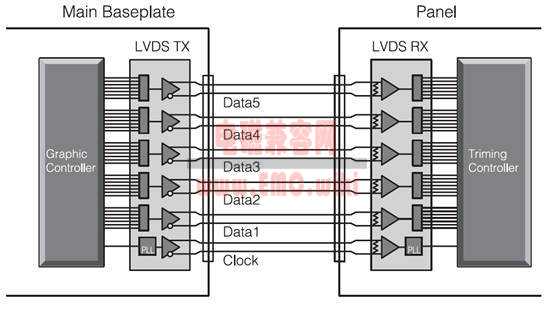

LVDS线路
LVDS(低压差分信号)线路在电子设备中广泛应用,由于其高速传输能力、低功耗、低电压的特性优势,常用于连接基板与屏的内部接口。然而,LVDS线路在电磁兼容性(EMC)方面也可能存在一些问题。为了确保LVDS线路的EMC性能,可以采取以下对策:
  • 合理布线:在布置LVDS线路时,应尽量避免长距离传输和直角转弯,以减少电磁辐射和干扰。同时,应尽量将LVDS线路与其他信号线路隔离,以减少相互之间的干扰。
  • 使用屏蔽线:使用带有屏蔽层的LVDS线缆,可以有效地减少电磁干扰。屏蔽层可以阻止外部电磁场对线路的影响,并减少线路自身产生的电磁辐射。
  • 合理接地:正确的接地方式对于减少电磁干扰非常重要。应确保LVDS线路的接地端子与设备的地线连接良好,以减少地线回路电流和电磁干扰。
  • 添加滤波电路:在LVDS线路的输入和输出端添加适当的滤波电路,可以有效地滤除高频噪声和干扰信号,提高信号的抗干扰能力。
  • 使用共模扼流圈:共模扼流圈可以有效地抑制共模干扰信号,提高LVDS线路的抗干扰能力。可以将共模扼流圈放置在LVDS线路的输入端或输出端。
  • 优化驱动和接收电路:优化LVDS驱动和接收电路的设计,可以提高信号的传输质量和抗干扰能力。例如,增加驱动电路的输出功率、提高接收电路的灵敏度等。

综上所述,通过合理布线、使用屏蔽线、正确接地、添加滤波电路、使用共模扼流圈以及优化驱动和接收电路等方法,可以有效地提高LVDS线路的EMC性能,确保其在复杂电磁环境中的稳定性和可靠性。

LVDS共模滤波器是用于EMC对策的组件


LVDS 线缆屏蔽线+猪尾巴
