什么是共模滤波器？

2024-2-2 23:51| 发布者: 曾工| 查看: 1238| 评论: 3|原作者: 曾工|来自: 电磁兼容网

摘要: 共模滤波器是一种电子滤波器件，主要用于抑制和滤除电路中的共模干扰信号。共模信号是指在差分传输系统中，两个信号线（例如电源线或信号线对）上同时出现且幅值相等、极性相同的噪声信号。这种干扰通常来源于电磁兼 ...


共模滤波器是一种电子滤波器件，主要用于抑制和滤除电路中的共模干扰信号。共模信号是指在差分传输系统中，两个信号线（例如电源线或信号线对）上同时出现且幅值相等、极性相同的噪声信号。这种干扰通常来源于电磁兼容性问题，比如电源线上的高频噪声、静电放电、雷击或其他电磁辐射源。

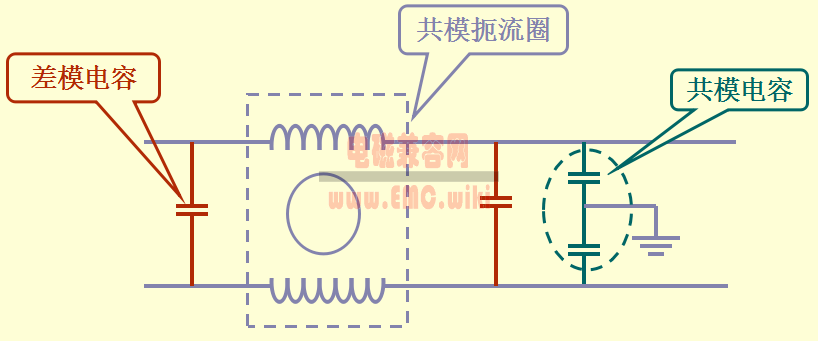

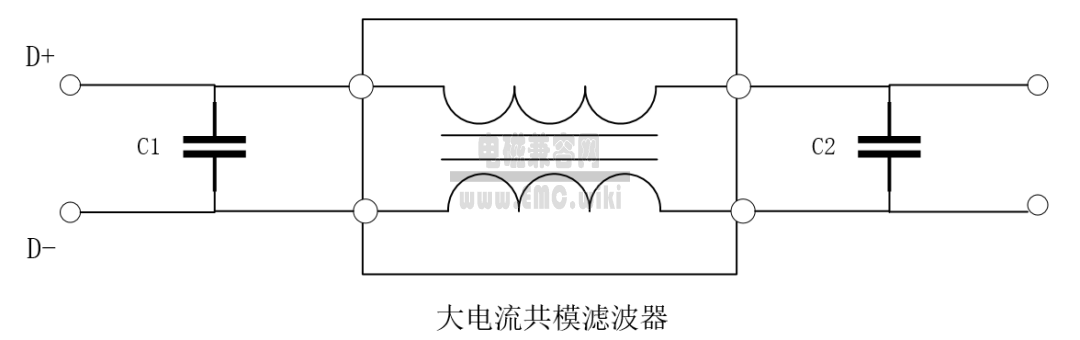

共模滤波器的核心部件通常是铁氧体磁芯，该磁芯上有两个尺寸相同、匝数相同的线圈对称地绕制在一起，形成一个四端器件。当有共模电流流过这两个线圈时，由于它们的电流方向相同，会在磁芯中产生相互叠加的磁通量，从而表现出较大的电感量，有效地阻止共模噪声通过。而对于差模电流（即两个信号线上的电流方向相反），由于磁通相互抵消，共模滤波器呈现较小的漏电感，允许差模信号无衰减地通过，因此不会影响正常信号的传输。

在实际应用中，共模滤波器常被用于电源线路入口、信号接口以及高速数据通信线路中，以提高系统的电磁兼容性能，确保信号的清晰稳定和设备的正常运行。

路过
雷人
握手
鲜花
鸡蛋
收藏 分享 邀请
上一篇：什么是非电离辐射与电离辐射？下一篇：医疗设备电磁兼容(EMC)的十大常见问题

相关阅读

发表评论

最新评论

引用  曾工    2024-2-2 23:53

贴片信号线共模电感

贴片信号线共模电感

贴片信号线共模电感
引用  曾工    2024-2-2 23:54
4槽共模电感

4槽共模电感

4槽共模电感

四槽共模电感

四槽共模

四槽共模


引用  曾工    2024-2-2 23:55
交流AC电源线共模电感

交流AC电源线共模电感

交流AC电源线共模电感
