GB 4824 / CISPR 11 磁场测试限值 - 大型医疗设备 现场测试 电磁辐射骚扰限值换算方法
大型医疗设备或系统 large ME equipment or system
不能在2 m×2 m×2.5 m空间内安装的设备或系统,其中不包括电缆,但包括分布式系统。(包括医用电气设备或系统,测量、控制和实验室用的电设备或系统)

永久性安装设备 permanently-installed equipment
与供电网用永久性连接方式作电气连接的设备,这种连接方式只有使用工具才能将其断开。

A 类设备 class A equipment
非家用和不直接连接到住宅低压供电网设施中使用的设备

现场测试条件
a) 应按照设备用户手册中的相关规定正确安装和操作被测设备。
b) 测试时,应记录环境温湿度和大气压,如因实际情况不能满足相应基础标准要求时,必须备注
该情况的影响因素,记录实际的温湿度和大气压条件。
c) 抗扰度测试时,参考接地板不应小于 2 m×2 m,应充分考虑接地。
d) 现场测试供电需同时满足被测设备和测试仪器的供电要求。
注:除以上测试条件外,测试人员在测试前应评估具体测试项目测试条件是否满足要求。
GB 4824-2019标准中6.4.2条款给出了电磁辐射骚扰限值,其中1组A类限值是测量距离为30 m时限值,在实际测试中可能因为环境噪声电平、设备安装环境等原因而无法在规定的30 m距离上进行测量,需要在3 m或10 m的距离下测量。对于电场准峰值限值,可以使用20 dB/十倍距离反比因子方法按实际不同测试距离进行换算。对于磁场准峰值限值,若需要在3 m或10 m的距离下测量,由于受近场测试、设备安装环境等因素的影响,计算方法非常复杂,给测试带来不便。

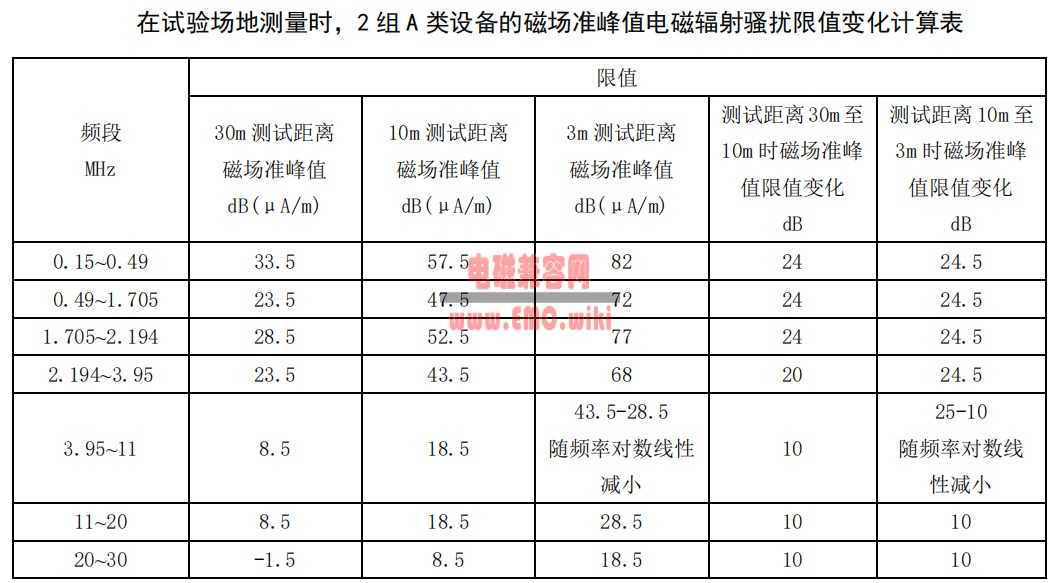

参照CISPR 11 的Table 10,在2组A类产品试验场地测量时,分别在30m、10m和3m测试距离下磁场准峰值限值,如下标准原图:


在试验场地测量时,2 组 A 类设备的磁场准峰值电磁辐射骚扰限值变化计算表

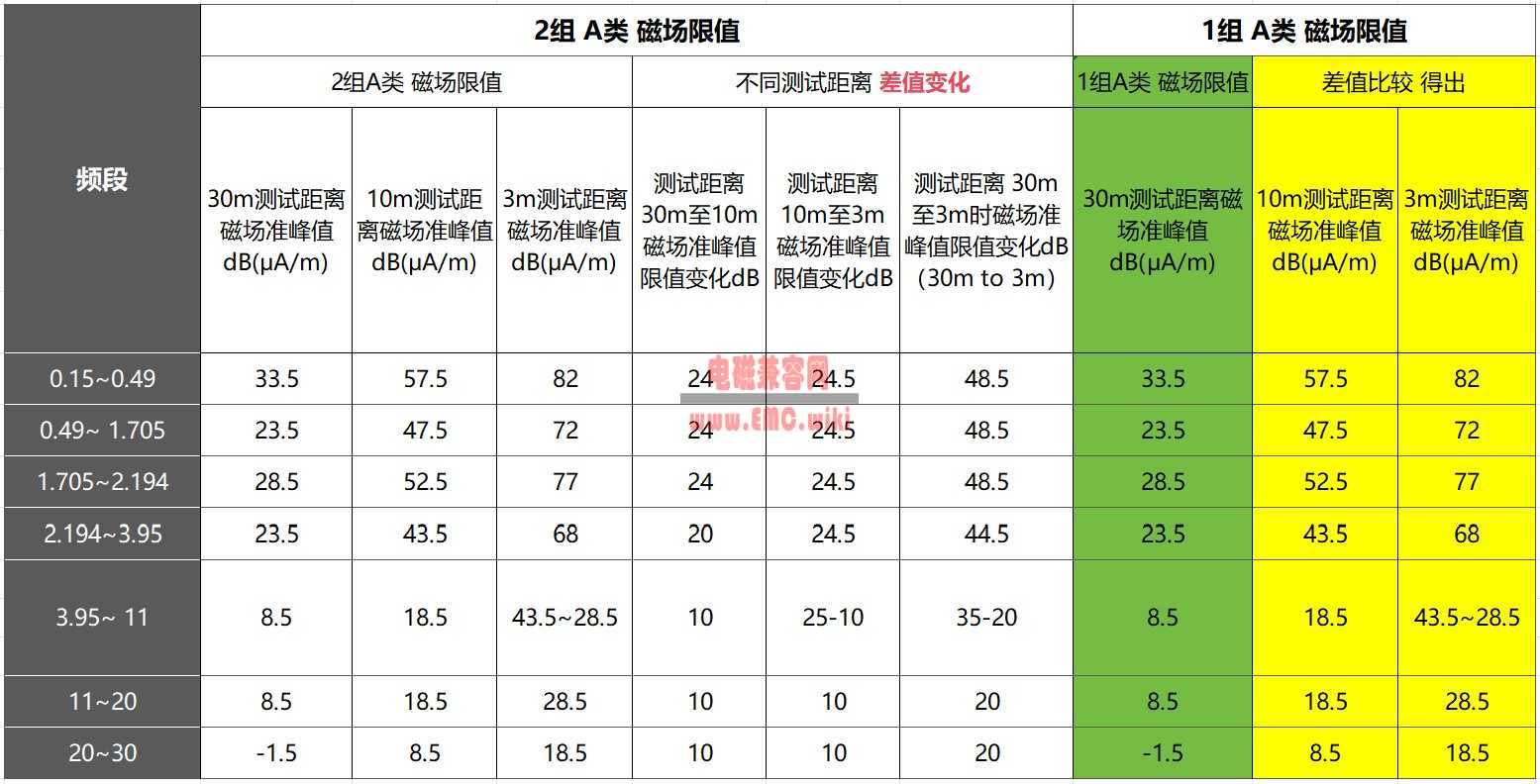

根据此表格,使用差值计算方法,可以分别计算出在试验场地测量时,2组A类设备的电磁辐射骚扰限值磁场准峰值在30m、10m和3m测试距离下限值变化规律,从而推断出1组A类的低频辐射磁场现值如下:
