如果直流电机的辐射不合格，以下是一些整改方案可以考虑： 使用屏蔽材料：在电机内部使用屏蔽材料来减少辐射电磁场的传播。屏蔽材料可以包括电磁屏蔽罩、金属壳体或屏蔽套等。 设计地线和接地：确保电机的地线布局合理，使用低阻抗地线和良好的接地，以提供辐射电磁场的引流路径。 优化电机结构：重新设计电机结构，例如增加绝缘层、改进导线布局等，以减少辐射噪声的产生。 采用滤波器：在电机输入和输出线路上添加滤波器，以抑制辐射噪声的传播。滤波器可以减少高频噪声和电磁干扰信号。 重新设计电路：对电机的电路进行重新设计，采用抑制噪声的技术，例如差模驱动电路、共模噪声滤除电路等。 使用磁屏蔽材料：使用磁屏蔽材料来减少电机磁场的辐射。磁屏蔽材料可以放置在电机周围或导线附近，以降低磁场的扩散。 重新测试和验证：在进行整改后，重新进行辐射测试和验证，以确保电机的辐射符合相关标准和要求。 - 电刷设计优化：重新设计电刷系统，使用优质的材料和结构，以减少电刷产生的电磁辐射。这可能包括选择低噪声电刷材料、调整电刷形状和尺寸、优化电刷与电机之间的接触等。
- 电刷系统屏蔽：在电刷系统周围或电刷之间添加屏蔽材料，以减少辐射电磁场的传播。屏蔽可以阻挡电刷产生的辐射信号，减少其对其他设备的干扰。

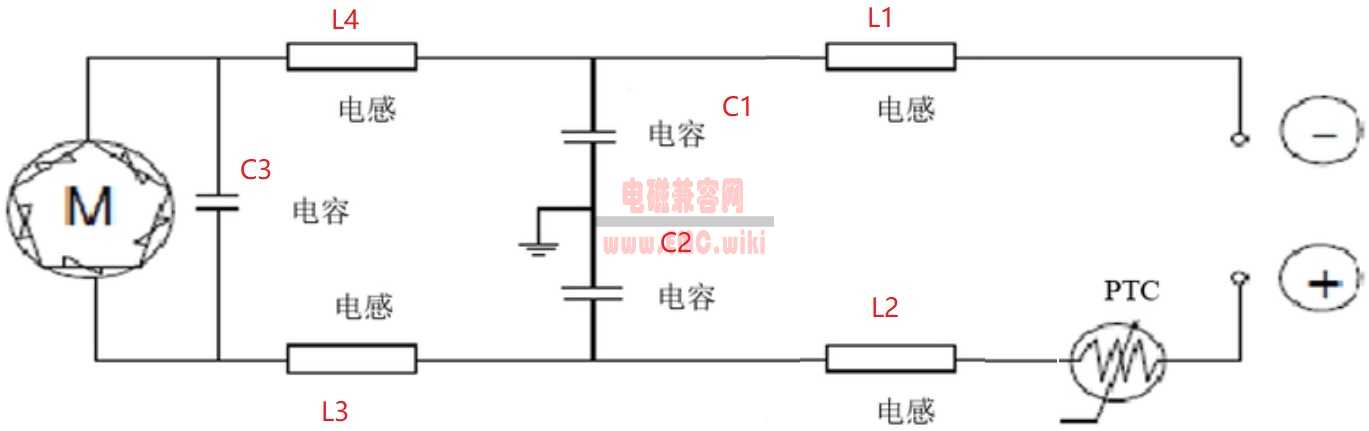

电刷LC滤波参数设计：
- 设计电刷的LC滤波器参数需要考虑电刷系统的特性和所需的滤波效果。以下是一些步骤和考虑因素来设计电刷的LC滤波器参数：
- 确定滤波需求：首先确定需要滤波的频率范围和目标滤波效果。这可以通过对电刷系统产生的干扰频率进行分析和测量来确定。
- 计算截止频率：根据所需滤波范围，计算出所需的截止频率。截止频率是滤波器的工作频率，用于削弱或消除不需要的频率成分。
- 选择电感值：选择适当的电感值以满足所需的截止频率。较大的电感值可以提供更低的截止频率。常见的电感器类型包括线圈和磁珠。
- 选择电容值：选择适当的电容值以满足所需的截止频率和阻抗匹配。电容值的选择应考虑电刷系统的电流要求和滤波效果。
- 考虑阻抗匹配：确保电刷LC滤波器与电刷系统的输入和输出阻抗匹配。阻抗匹配有助于优化滤波器的效果，减少反射和干扰。
- 考虑电压和电流容量：根据电刷系统的电压和电流要求，选择适当的电容器和电感器，以确保其能够承受所需的工作条件。
- 优化滤波器结构：根据设计要求和可用空间，优化滤波器的结构和布局。考虑使用多级滤波器、并联或串联结构，以达到所需的滤波效果。
直流电刷LC滤波典型参数：
- 直流电刷LC滤波器的参数会因具体应用和设计要求而有所差异，以下是一些典型的参数范围供参考：
- 电感值（L）：通常在几微亨（μH）到几百微亨（μH）的范围内，具体取决于滤波器的截止频率和阻抗要求。
- 电容值（C）：通常在几皮法（pF）到几百纳法（nF）的范围内，具体取决于滤波器的截止频率和电流要求。
- 截止频率（fc）：根据需要滤除的频率范围确定，一般在几千赫兹（kHz）到几百兆赫兹（MHz）甚至千兆赫兹（GHz）之间。
- 阻抗匹配：滤波器的输入和输出阻抗应与电刷系统的阻抗相匹配，以最大程度减少反射和干扰。
- 电流容量和电压容量：选择能够承受电刷系统工作条件下的电流和电压的电容器和电感器。
请注意，这些参数范围只是一般参考值，具体的参数设计应根据特定应用和电刷系统的要求来确定。此外，还应考虑其他因素，如尺寸、成本、温度稳定性等。建议在设计过程中与电路设计专家或EMC工程师合作，以确保选择适当的参数并获得满足要求的滤波效果。
请注意，具体的整改方案应根据电机的具体情况和不合格的辐射原因进行定制。建议在整改过程中咨询专业的电机工程师曾工，以获取更具体和个性化的解决方案，并确保符合相关标准和要求。 |
