BCI测试 - 大电流注入测试

2023-1-2 19:13| 发布者: 曾工| 查看: 3454| 评论: 1|原作者: 曾工|来自: 电磁兼容网

摘要: 本文件规定了用于确定乘用车和商用车电子部件抗扰度的线束激励试验方法和程序,而不考虑推进系统(例如火花点火发动机、柴油发动机、电动机)。 大电流注入(BCI)测试方法基于使用电流探头作为变压器将电流注入线 ...
本文件规定了用于确定乘用车和商用车电子部件抗扰度的线束激励试验方法和程序,而不考虑推进系统(例如火花点火发动机、柴油发动机、电动机)。

大电流注入(BCI)测试方法基于使用电流探头作为变压器将电流注入线束,其中线束形成次级绕组。

管状波耦合器(TWC)测试方法基于使用定向耦合器原理将波耦合到线束中。TWC测试方法用于对汽车部件的GHz范围(GSM频段,UMTS,ISM 2,4 GHz)的辐射干扰进行抗扰度测试。它最适合小型(相对于波长)和被测屏蔽器件(DUT),因为在这些情况下,主导耦合机制是通过线束。

ISO 11452文档考虑的电磁干扰仅限于连续窄带电磁场。

ISO 11452-4-2020

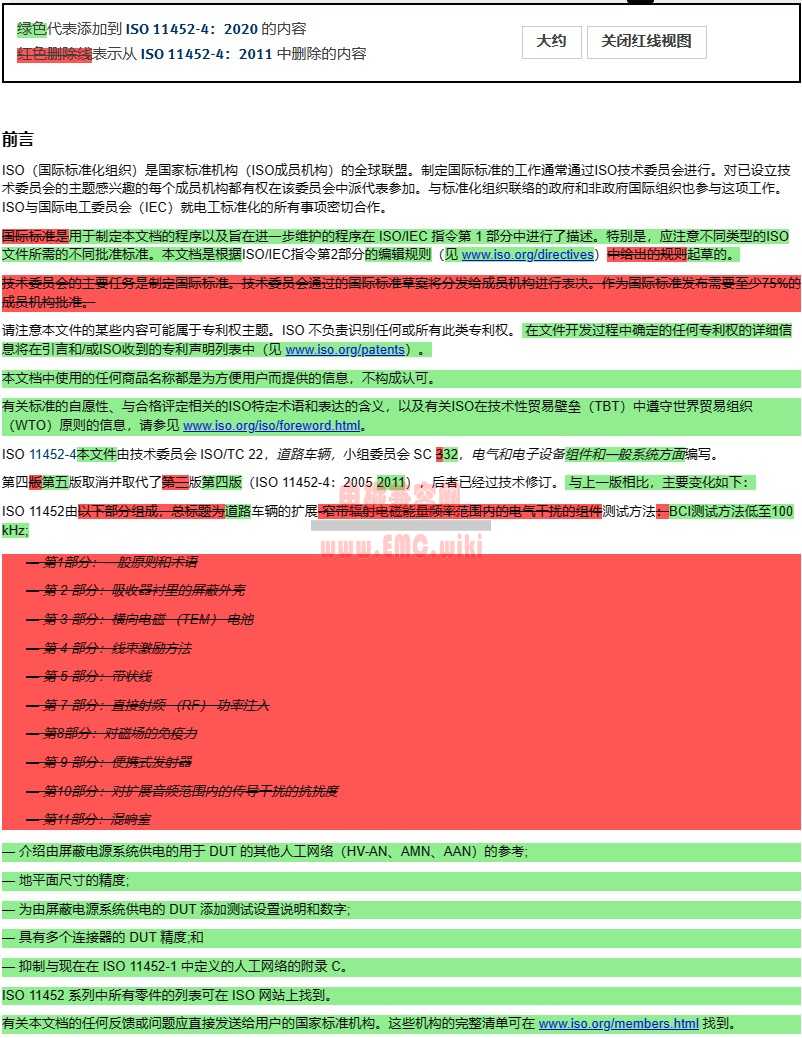

目前最新的BCI测试,所谓的大电流注入测试,标准是ISO 11452-4:2020,也就是这个标准的第5版。这个标准里面,其实有两种方法,
  • 一种是BCI法,BCI测试100kHz-400MHz。
  • 一种是TWC法,TWC测试400MHz-3GHz。

BCI测试法是啥?是电流探头把电流注入被测线束。电流探头如变压器,而被测线束就是二次侧。BCI负责100kHz-400MHz, TWC负责400MHz-3GHz。

ISO 11452-1-2015
ISO 11452-1-2015.pdf
ISO 11452-4-2020标准下载
ISO 11452-4-2020.pdf


路过

雷人

握手

鲜花

鸡蛋

相关阅读

发表评论

最新评论

引用  曾工    2023-1-2 19:09

ISO11452-1里面说:放大器和传输器(BCI注入钳)共同覆盖的测试频段,放大器输出的谐波(要监测到5次谐波)应该比载波低12dB@1GHz以下,低6dB@1GHz以上。
那么这个谐波在什么状态下测试呢?至少要在最大测试级别下测试,而且要带上探头(或者对于11452-2来说,就是天线)一起。
ISO11452-4-2020 Test conditions

ISO11452-4-2020 Test conditions

ISO11452-4-2020 Test conditions

The applicable frequency ranges of the BCI and the TWC test methods are direct functions of the transducer characteristics (current probe or tubular wave coupler). More than one type of transducer may be required.

To test automotive electronic systems, the typical applicable frequency range:
  • — of the BCI test method is 100 kHz to 400 MHz,
  • — of the TWC test method is 400 MHz to 3 GHz.

The users shall specify the test severity level(s) over the frequency range. Suggested test levels are included in Annex D.
Standard test conditions are given in ISO 11452-1 for the following:
  • — test temperature;
  • — supply voltage;
  • — modulation;
  • — dwell time;
  • — frequency step sizes;
  • — definition of test severity levels;
  • — test signal quality.

ISO 11452-1-2015 Test signal quality

ISO 11452-1-2015 Test signal quality

ISO 11452-1-2015 Test signal quality

In the frequency range limited by the bandwidth of both the amplifier and the antenna (transducer) in use, each amplifier output harmonic (up to the fifth harmonic) shall be limited to -12 dB (-6 dB for frequencies above 1 GHz) relative to the carrier wave, unless otherwise specified for a particular test
method or in the test plan.

This characteristic shall be verified at least for the maximum used test level, with the amplifier output connected to the test transducer (antenna, TEM, injection probe, etc.).

NOTE When a specific part of ISO 11452 defines multiple polarizations test, the harmonics characteristics need only be verified for one polarization.
