| 概述： 广东某上市公司的UPS电源厂家在广东某检测机构申请做EN55032认证，测试UPS电源时，发现CE干扰CLASS B限值不符合限制要求，于是找到我司申请EMC整改。 EUT简述： 此UPS电源主要由整流充电，储能蓄电池，逆变器组成。

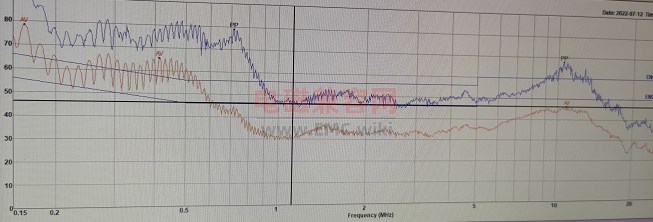

Fail不合格测试数据现象： 市电输出基本整段波形都超标不合格，过的B级限值。 原始传导发射CE测试数据：

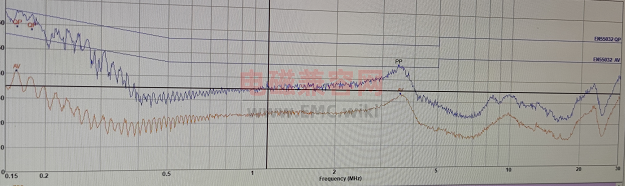

整改后传导发射CE测试数据：

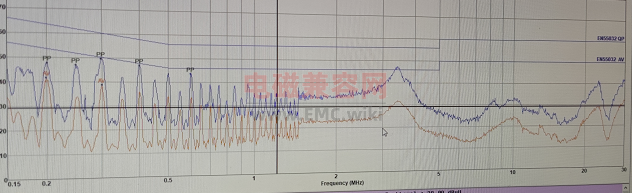

CE整改分析： 这个UPS电源是1kw的，之前这家公司找过别的实验室整改了一段时间，也没能改善，且输入输出加了很多级滤波也没什么效果，于是委托我实验室进行整改。 客户反馈说只有市电输出不合格，于是整改只针对市电输出整改。 拿到样机后，输入输出确实是做了很多滤波，磁环，共模电感，电容都加了一大堆。于是 如果您要查看本帖隐藏内容请 回复 https://www.emc.wiki/thread-5619-1-1.html 然后整机全部功能测试后发现，市电输出合格了，电池输出不合格，这时候就比较被动了，当初没有完整测试一遍状态，但是也只能接着整改了。（实际上是客户之前的需求没有明确，也没确认相关测试模式，以及后续提出的新的测试条件、特定负载、特定夹具等，以及其它指定不同实验室，第一方、第二方、第三方均测试）所以，EMC整改进行评估的时候一定要明确测试模式、测试条件、负载、客户其它特别要求以及验收要求等，这样才能评估完整的工作量。而不是签了合同后，提出诸多要求，这样是不合理的。 电池输出不合格数据：
整改后合格数据：
电池输出CE整改分析： 经过多次测试发现，电池输出拔掉输入电源线数据是很好的，于是对电源输入端进行处理，发现改善不大。 于是， |
