基于PWM脉宽调制技术的变频器系统

2022-6-12 21:14| 发布者: 曾工| 查看: 2990| 评论: 8|原作者: 曾工|来自: 电磁兼容网

摘要: 什么是PWM 变频器？ 就是以PWM方式对直流电进行调制的变频器。PWM是脉冲宽度调制的意思。变频器是将外界固定频率的电源先转化成直流，再根据外电路的需要逆变成所需频率、电压的交流，根据负载类型的不同，其计算方 ...

什么是PWM 变频器？

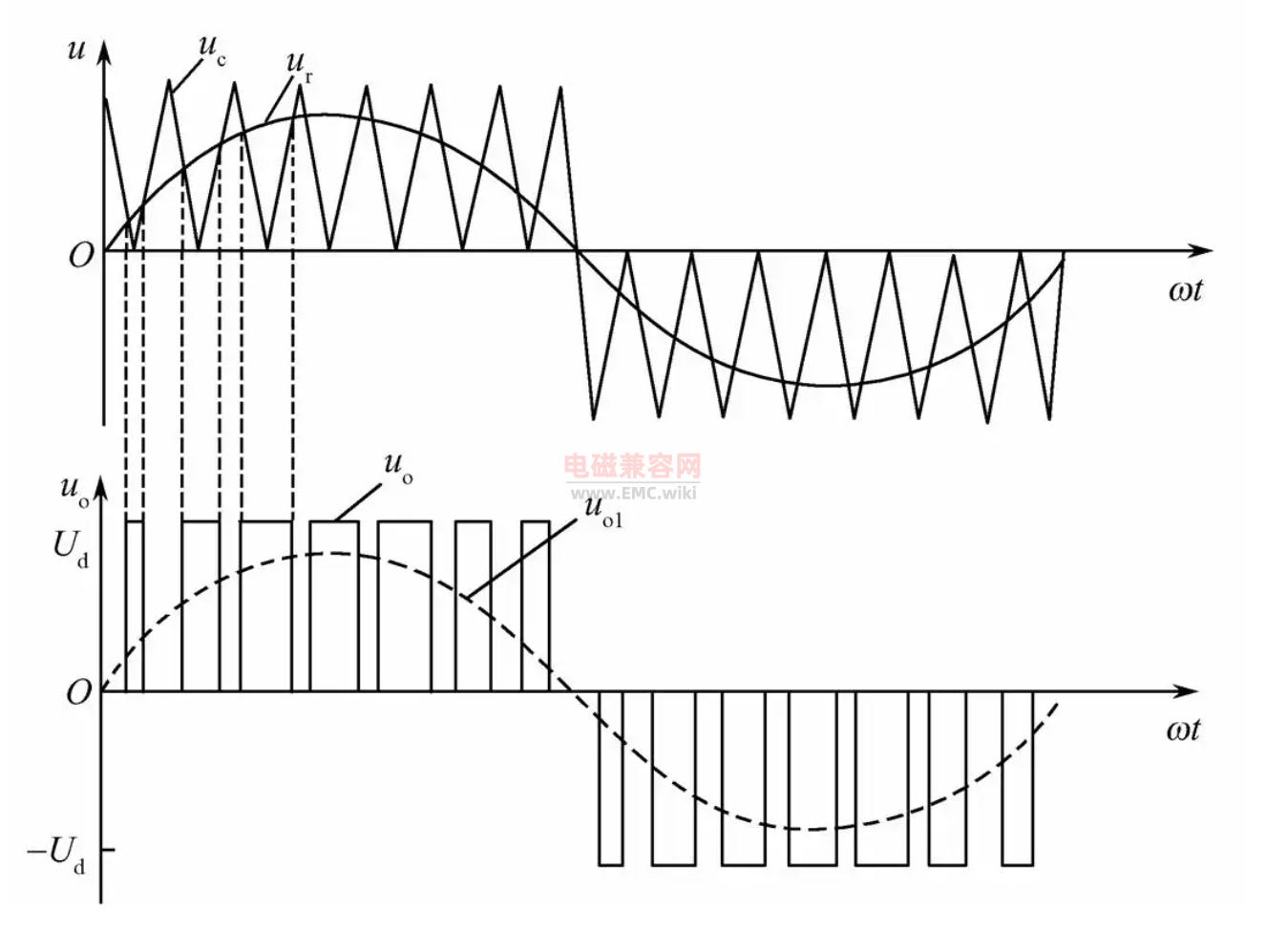

就是以PWM方式对直流电进行调制的变频器。PWM是脉冲宽度调制的意思。变频器是将外界固定频率的电源先转化成直流，再根据外电路的需要逆变成所需频率、电压的交流，根据负载类型的不同，其计算方式是很复杂的。而PWM并不改变电源频率，只是通过控制通断时间比例控制对外输出的功率。

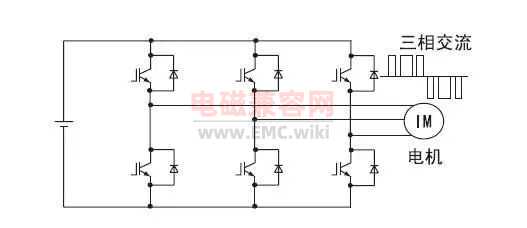

PWM 晶体管变频器工作原理分析，实际的变频器使用半导体开关，而不是机械开关，以实现高速开关。初期的变频器使用可控硅或晶体管，现在的低噪音型变频器以IGBT( 绝缘栅双极晶体管) 为主流。

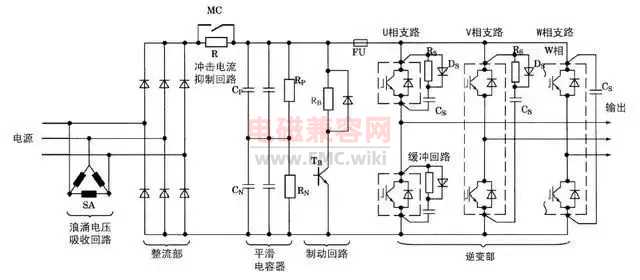

PWM 晶体管变频器工作原理分析

通过用晶体管开关直流电压来形成可变频率和可变电压的交流。缓冲回路有抑制晶体管开关时产生的浪涌电压，保护晶体管的作用。

基于PWM脉宽调制技术的变频器系统
下载论文，请查阅 https://www.emc.wiki/thread-5347-1-1.html
