e3 190613（V9）版本 - 单环天线低频 dBuV、dBuA换算

2021-10-29 19:59| 发布者: 曾工| 查看: 9035| 评论: 4|原作者: 曾工|来自: 电磁兼容网

摘要: 医疗器械产品大于20kw，需要单环天线测试，标准给出的限值是dBuA，其中给出的是30m限值，如果换算到3m的话，那就是20log30/3，那就是20dB e3辐射测试软件版本 190613（V9） - 系统内置低频 dBuV/m、dBuA/m换算bug ...
医疗器械产品大于20kw，需要单环天线测试，标准给出的限值是dBuA，其中给出的是30m限值，如果换算到3m的话，那就是20log30/3，那就是20dB


e3辐射测试软件版本 190613（V9） - 系统内置低频 dBuV/m、dBuA/m换算bug。

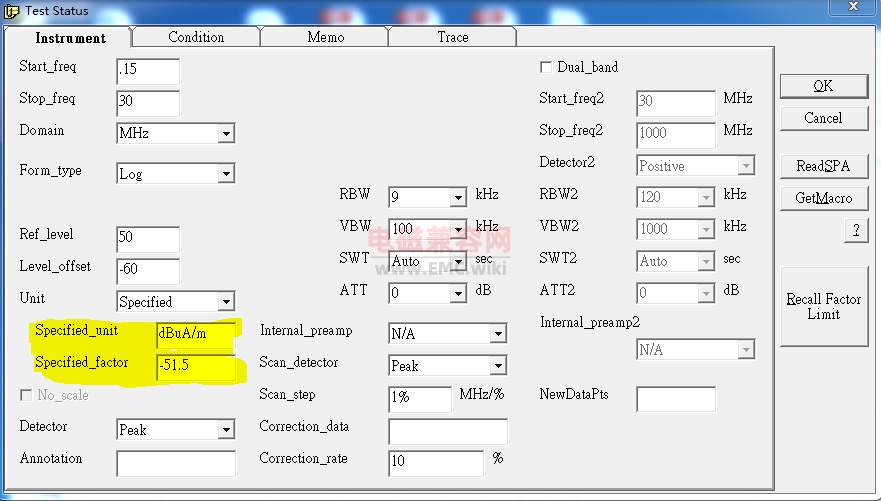

解决办法： 不用系统内置换算方案，采用自己定义的换算方法，将dBuV-51.5=dBuA， 详细参阅 https://www.emc.wiki/forum.php?mod=viewthread&tid=74

然后，调用如下配置文件，即可

GB 4824 CLASS A Group 1 loop.csv

路过
雷人
握手
鲜花
鸡蛋
收藏 分享 邀请
上一篇：微波炉的EMC测试下一篇：CNAS-CL01-A008 - 检测和校准实验室能力认可准则在电磁兼容检...

相关阅读

发表评论

最新评论

引用  曾工    2021-10-29 19:56
GB 4824 CLASS A Group 1
e3软件 1组A类设备限值


GB 4824 CLASS A Group 1.csv (451 Bytes, 下载次数: 5)
引用  曾工    2021-11-13 16:06
loop setup.zip (67.34 KB, 下载次数: 11)
引用  曾工    2021-11-13 16:08
e3 测试EMI软件

e3.zip (4.11 MB, 下载次数: 26)
引用  EMC_WYW    2024-12-5 09:10
谢谢分享
