微波炉的EMC测试

9.4.2 受试设备(EUT)的工作条件

对千微波炉，应在测扯之前先预热至少5 min 时间。

对千所有测址，受试设备(EUT)的启动阶段（几秒钟）忽略不计。

在测扯过程中，微波炉要 ．一「作在最大微波功率状态。

某些微波炉当工作在最大功率状态很长 一段时间后会自动进入到间歇工作模式。 发生这种情况时，测扯应停止一段时间，直到微波炉冷却下来不再间歇工作，并且能够重新工作在最高功率状态。

9.4.3 预测量

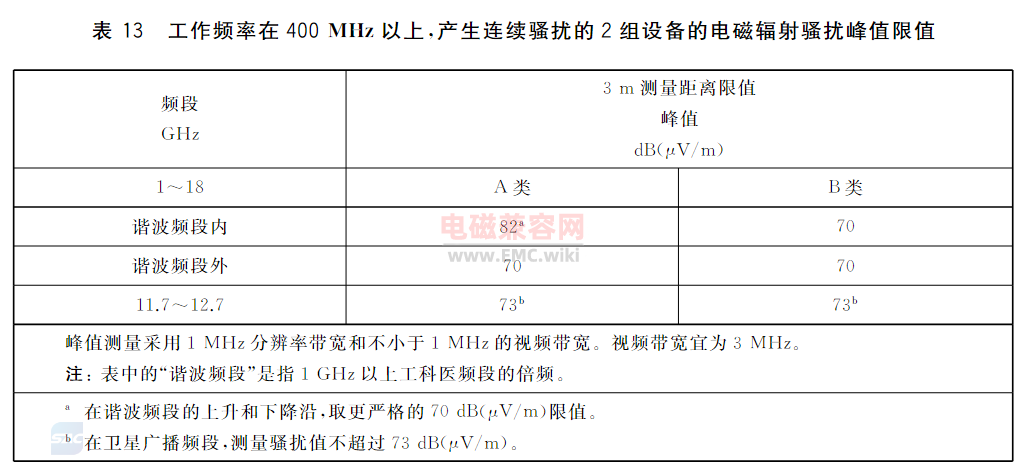

预测量由一系列用峰值检波器的测量组成。1 GHz以上频段的峰值测量值（限值见表13)应是频谱分析仪采用最大值保待方式的测址结果。 预测量的目的是为了找出在每个频率点产生最大发射值时受试设备相对测量天线的位置（方位角）。

为了找出最大发射值的位置，对高于1 GHz的峰值测量以受试设备(EUT)的方位角每变化30° 来进行测量［起始位置垂直于受试设备(EUT)的前面所在平面，例如对于微波炉起始位置垂直于前门］。在这12个位置上，最大保持模式测量时间应至少为20 s。 然后，在受试设备(EUT)出现最大发射值的方位角位置进行终测量。

9.4.4 终测量

9.4.4.1 峰值测量

峰值测量应在整个1 GHz~2.4 GHz和2.5 GHz~ 18 GHz频段内进行，受试设备(EUT)应定位到预测擞中确认的位置。 在两个极化方向上，对已选定的方位角位赏进行最大保持测量，测量时间至少 2 min。 例如，天线应依次先后进行水平、垂直方向的极化。

得到的测量结果应和峰值限值作比较（见表13)。

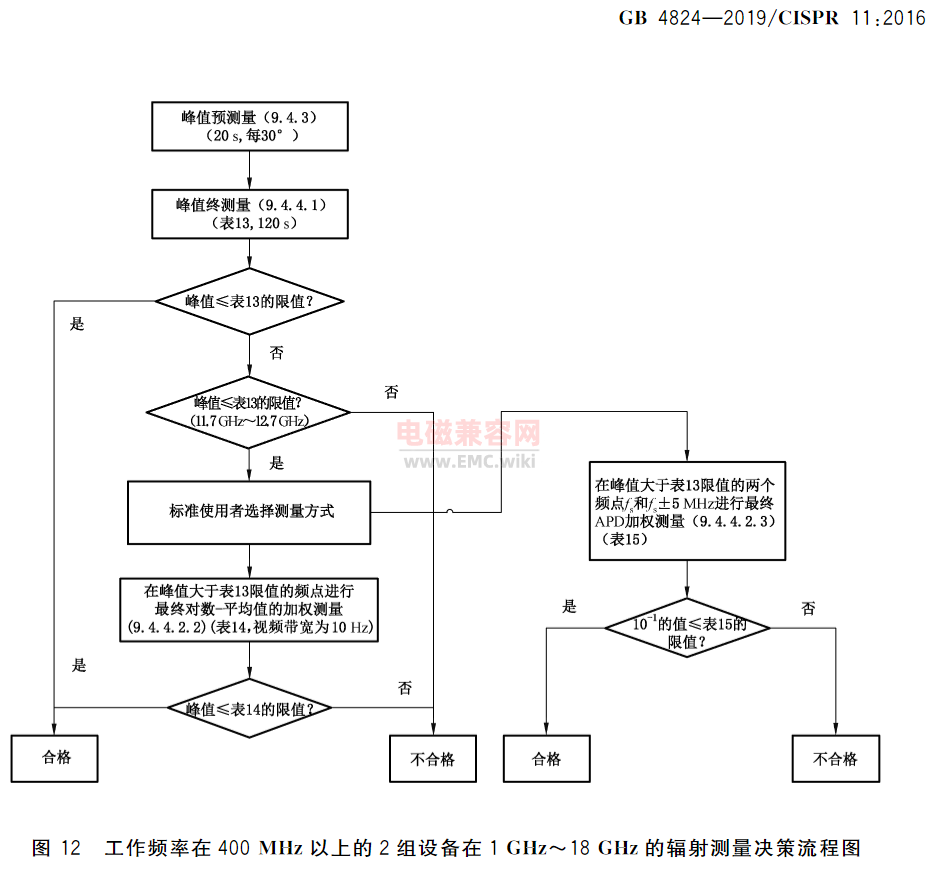

如果受试设备(EUT)通过峰值测量，则判定最终的测量结果是合格的，见图12。

如果受试设备(EUT)不能通过卫星无线电广播11.7 GHz~ 12. 7 GHz频段的峰值测量，则判定最终的测量结果是不符合的，见图12。

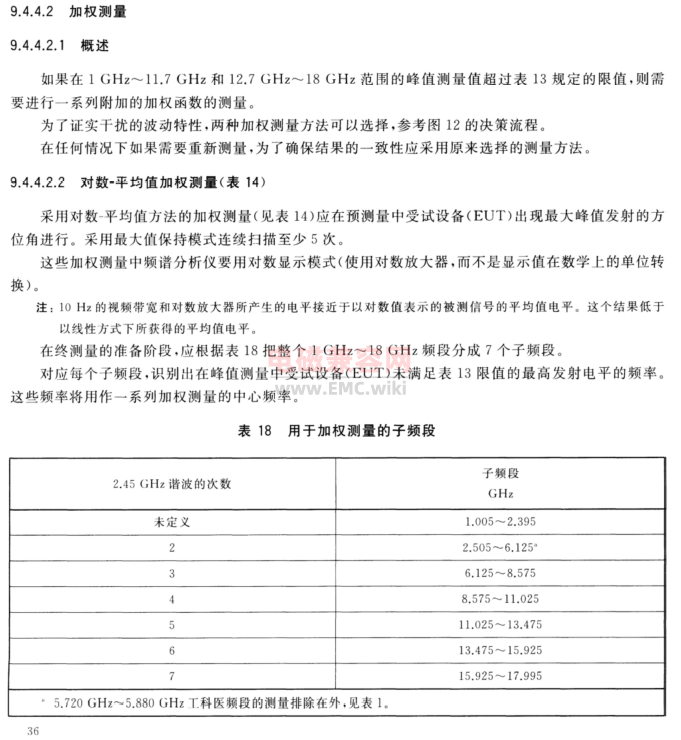

9.4.4.2 加权测量

9.4.4.2. 1 概述

如果在1 GHz~11.7 GHz和12.7 GHz~18 GHz范围的峰值测量值超过表13规定的限值，则需要进行一 系列附加的加权函数的测拭。

为了证实干扰的波动特性，两种加权测址方法可以选择，参考图12的决策流程。

在任何情况下如果需要重新测量，为了确保结果的一致性应采用原来选择的测量方法。

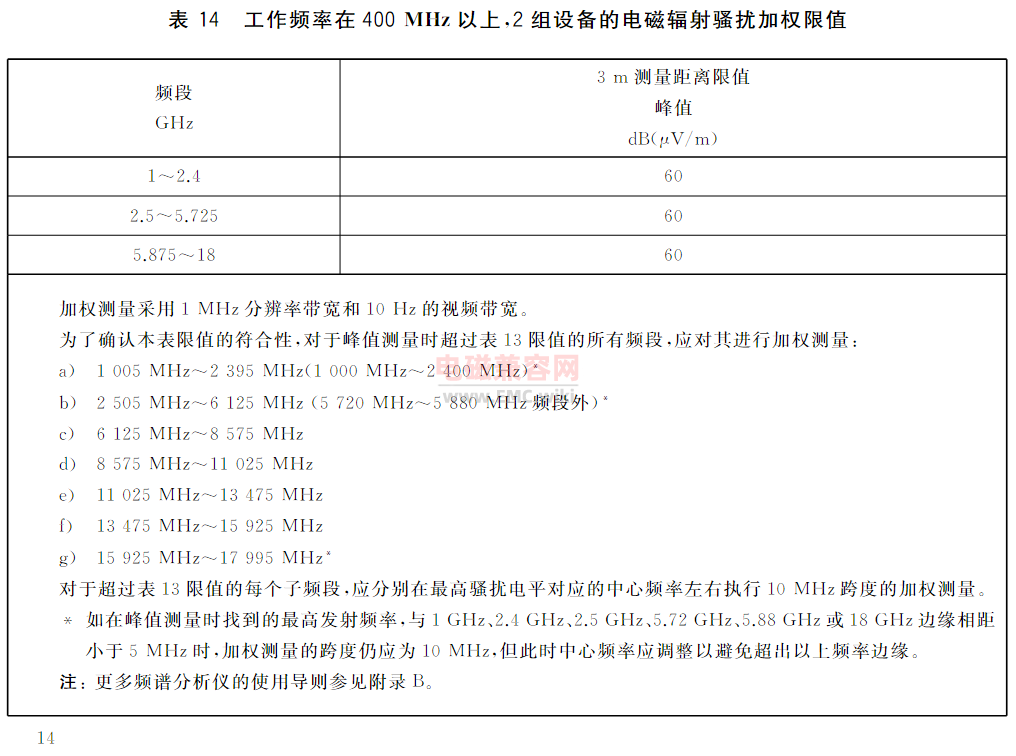

9.4.4.2.2 对数－平均值加权测量（表14)

采用对数－平均值方法的加权测量（见表14)应在预测量中受试设备(EUT)出现最大峰值发射的方位角进行。 采用最大值保持模式连续扫描至少5次。

这些加权测量中频谱分析仪要用对数显示模式（使用对数放大器，而不是显示值在数学上的单位转换）。

注：10 Hz的视频带宽和对数放大器所产生的电平接近于以对数值表示的被测信号的平均值电平。 这个结果低于以线性方式下所获得的平均值电平。

在终测量的准备阶段，应根据表18把整个1 GHz~18 GHz频段分成7个子频段。

对应每个子频段，识别出在峰值测量中受试设备(EUT)未满足表13限值的最高发射电平的频率。 这些频率将用作一系列加权测量的中心频率。
