电子气体点火器CE认证EMC测试 - 注意事项

2021-10-19 18:36| 发布者: 曾工| 查看: 3609| 评论: 0|原作者: 曾工|来自: 电磁兼容网

摘要: 电子气体点火器CE认证EMC测试,需要注意判断点火器是连续打火还是断续打火的,打火的次数是多少?例如一分钟打火多少次? 4. 2. 3. 1 单个开关操作(可以豁免喀呖声) 由装在器具内或者为下述目 的使用的开关或控制 ...
电子气体点火器CE认证emc测试,需要注意判断点火器是连续打火还是断续打火的,打火的次数是多少?例如一分钟打火多少次?

4. 2. 3. 1 单个开关操作(可以豁免喀呖声)
由装在器具内或者为下述目 的使用的开关或控制器上直接或间接的,手动或类似动作引起的单个开关操作的骚扰,从测试器具符合本部分射频骚扰限值的目 的出发是可以忽略的:
a ) 只有接通或断开电源的作用;
c )只有程序选择的作用;
d )通过在有限的固定位置间的开关切换进行能量或速度控制;
e ) 如脱水的变速装置或电子温控器的可连续调节控制器的人工设定的变化。

符合本条的开关例子是器具(包括用脚起动)的接通/断开开关,例如电动打字机的开关,热风机和吹风机的加热和气流控制的人工开关以及碗橱、衣柜或冰箱的间接操作开关和感应操作开关等。 经常地重复操作的开关不包括在内,如缝纫机、计算机、焊接设备的开关等[见7.2.3和 7.3.2.4的 c )] 。

通过操作装在器具内只是为了安全地切断电源用的任何开关装置或控制器而引起的骚扰,从测试器具符合本部分射频骚扰限值的目的出发是可以忽略的。

7. 3. 7. 3电子气体点火器
在需要测量的电子气体点火器上,仅为接通或断开电源,由手动操作开关产生单个火花引起的骚扰 ,按 4.2.3. 1( 例如,不包括中心加热锅炉和气体点火装置,但包括炊具)可忽略不计。

装有电子气体点火器的其他设备应在不供燃气的情况下按如下方法测试:

先要确定电子气体点火器是连续骚扰或是断续骚扰?

7. 3. 7. 3. 1 点火器的单个火花 (断续骚扰
按如下方法确定是连续骚扰或是断续骚扰:

以各次打火间隔时间不短于2s产生10次单个打火。 如果任何一个喀呖声持续时间超过200ms ,则表1和表2的连续骚扰限值适用。 当喀呖声的持续时间满足4.2. 3. 3的“瞬时开关” 的条件时,则认为喀呖声率N不超过5 且对产生的喀呖声幅值没有限值要求。

否则,喀呖声限值 Lq 应按4. 2. 2. 2用经验喀呖声率N = 2 来计算。 喀呖声率是假定的经验值,得出的喀呖声限值 Lq 高于连续骚扰限值 L 24 dB 。
点火器以各次打火间隔最小为2 s 打火40次进行测试,适用计算喀呖声限值 Lq 并用上四分位法评定(见 7.4.2.6)。

先判断是否符号喀呖声,符合就做喀呖声,不符合做传导。二选一测试

7. 3. 7. 3. 2重复点火器 (连续骚扰

点火头和铁之间,接2k ohm电阻进行测试。

按如下方法确定是连续骚扰或是断续骚扰:

操作点火器产生10次打火。

如果:
a ) 任何骚扰超过200 ms ,或
b )与后续的骚扰或喀呖声不是相距至少200 ms 的任何骚扰。

表 1 和 表 2 的连续骚扰限值适用。
当测量连续骚扰时,在整个测试过程中点火装置应打开。在放电电路中应放置一个2k ohm的阻性负载。

如果:
所有的喀呖声持续时间小于10 ms ,则认为喀呖声率N不超过5且按照4.2.3.3,对产生的喀呖声幅值没有限值要求。

注 :如果10个喀呖声中有一 个持续时间超过10ms但小于 20 ms ,为应用4.2.3.3的例外情况 ,则要观察至少40次喀呖声的持续时间 。

如果:
不适用4.2.3.3的例外情况,喀呖声限值 Lq  应按4.2.2.2用经验喀呖声率 N = 2 进行计算。 喀呖声率是假定的经验值,得出的喀呖声限值 Lq 高于连续骚扰限值 L 24 dB 。

点火器打火40次进行测试,采用计算的喀呖声限值 Lq 并用上四分位法评定(见7.4.2.6)。

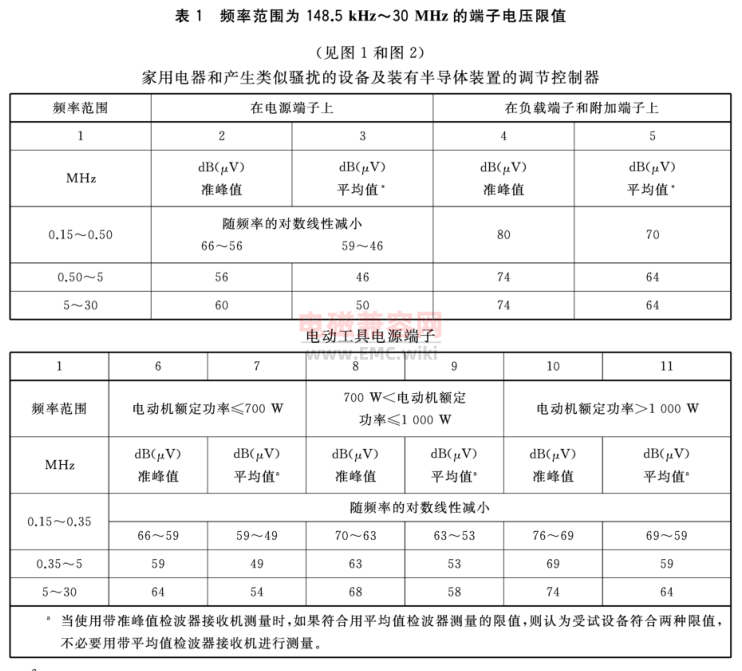

GB4343-1-2018 - 表 1


注 :使用平均值检波器的测量限值是暂定值,经过一段实践后可能会被修改

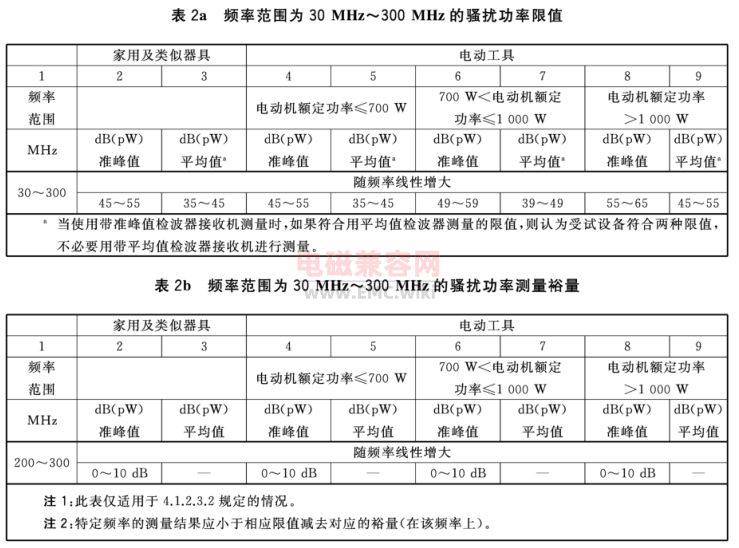

GB4343-1-2018-表2

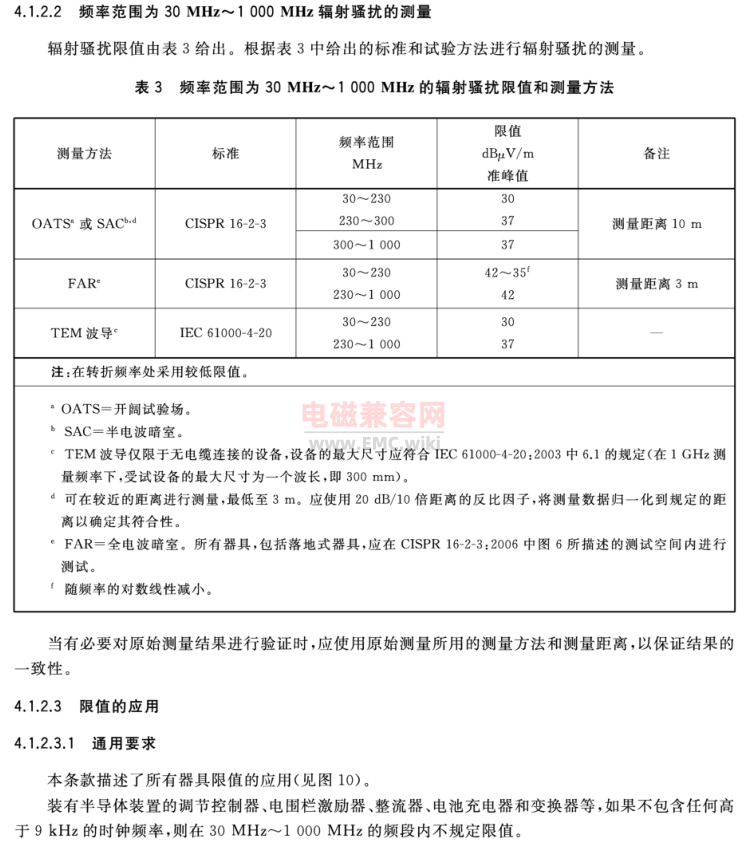

GB4343-1-2018 - 表3

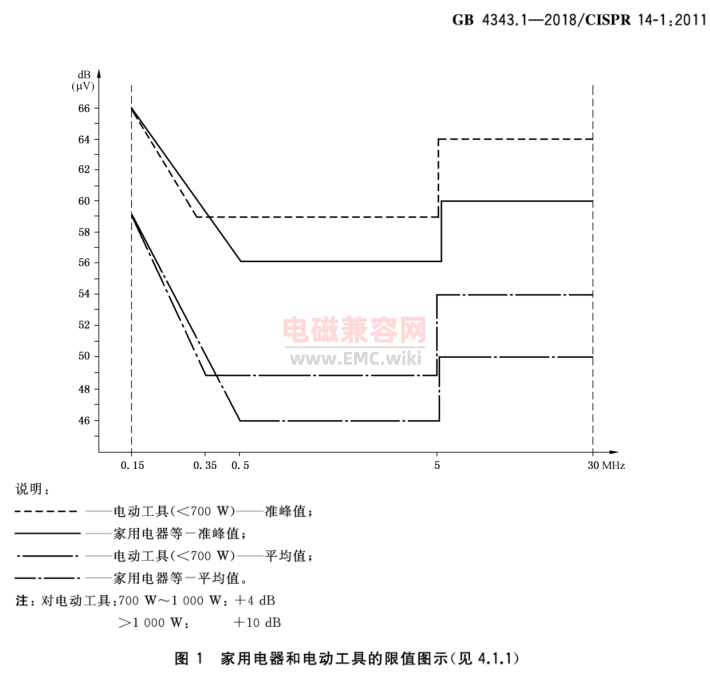

GB4343-1-2018 - 图 1

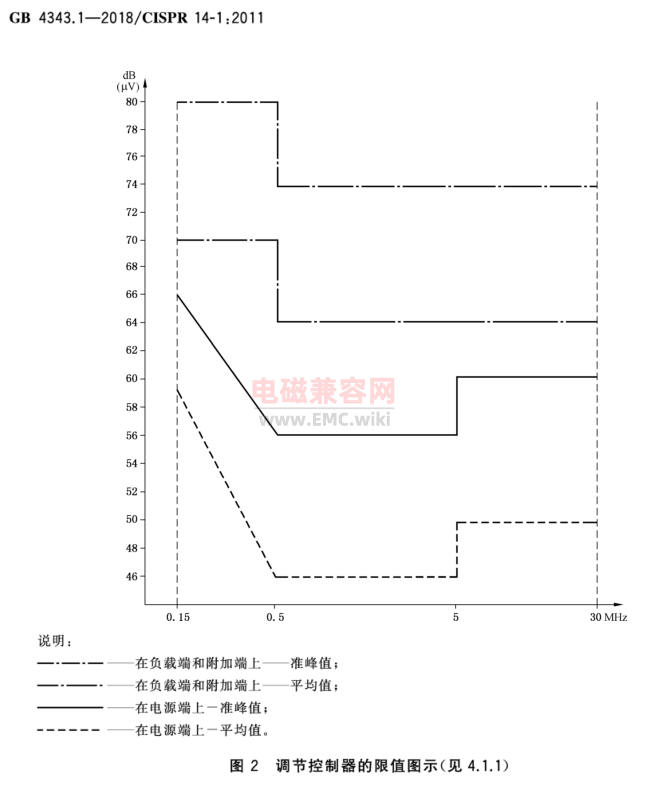

GB4343-1-2018 - 图2
