一招解决新冠病毒智能防护服的辐射整改案例额！！！

2021-10-15 15:53| 发布者: 曾工| 查看: 3578| 评论: 47|原作者: 小芒果|来自: 电磁兼容网

摘要: 摘要 受新型冠状病毒疫情的影响，广州某医疗厂家生产的医用智能防护服在广州省医疗所做YY-0505认证，这产品不满足测试限值测试要求，委托我司在现有的整改措施上并且不影响其他项目的基础上进行RE整改。 关键词 医 ...
摘要
受新型冠状病毒疫情的影响，广州某医疗厂家生产的医用智能防护服在广州省医疗所做YY-0505认证，这产品不满足测试限值测试要求，委托我司在现有的整改措施上并且不影响其他项目的基础上进行RE整改。

关键词
医用防护服，YY-0505，RE整改。

EUT概述

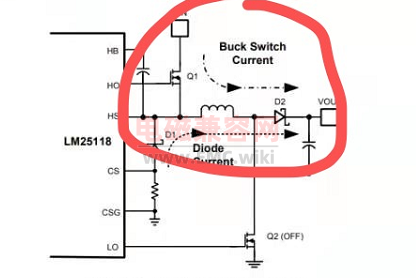

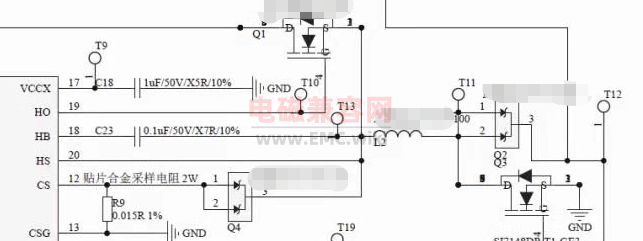

防护服主要用于针对新型冠状病毒疫情的隔离，也可以说是隔离服，都是医护人员面对病毒细菌的唯一防护。穿在身上主要有呼吸功能，抗湿性，维持体内温度，抽气功能。主要由风机PWM驱动、检测，温度传感器，蜂鸣器，定时器输入捕捉等模块组成。看不合格的波形可以猜测就是风机的干扰，可以看出是典型的DC TO DC电源电路的干扰频点，那我们就可以主要针对风机控制的芯片电源进行滤波，处理mos管，可以有效解决RE干扰。

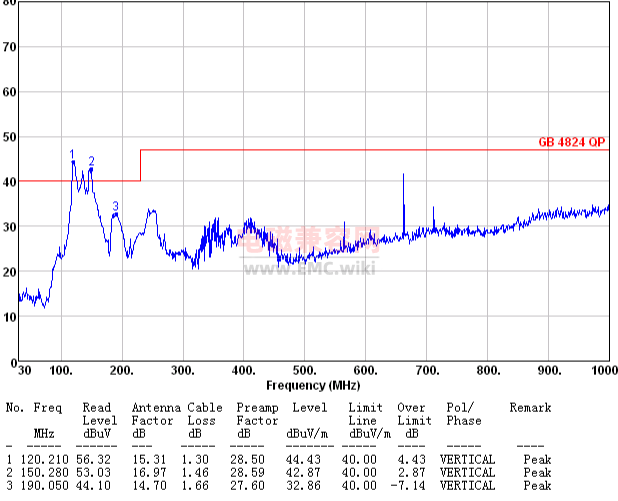

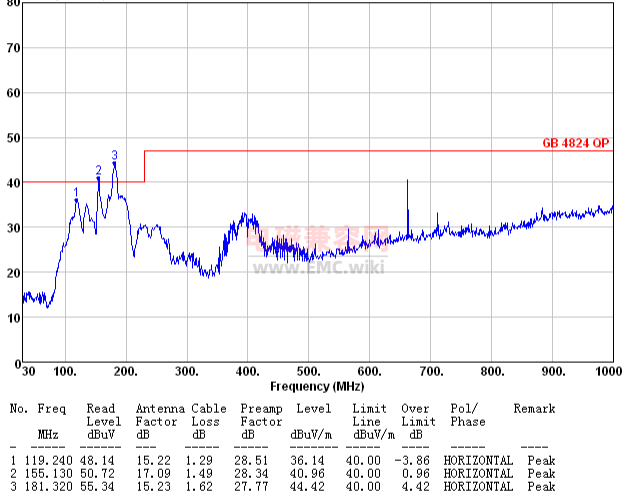

整改前数据



整改措施：
如果您要查看本帖隐藏内容请回复
https://www.emc.wiki/thread-4942-1-1.html

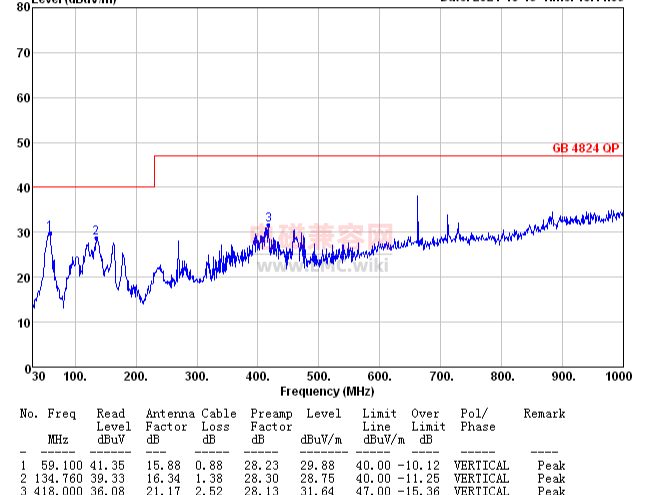

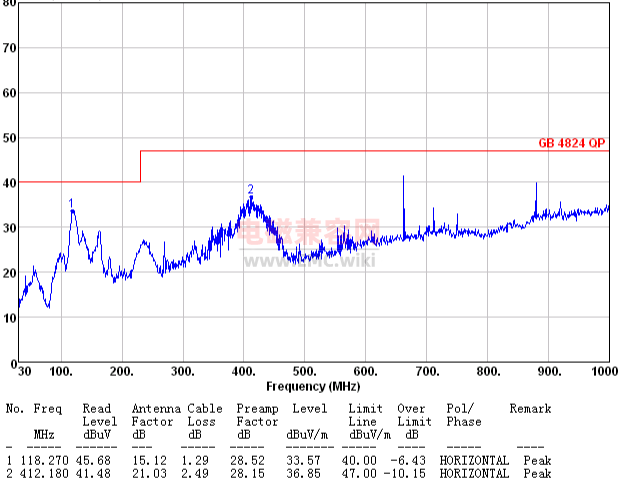

整改后数据




路过
雷人
握手
鲜花
鸡蛋
收藏 分享 邀请
上一篇：可控硅功率控制导致EMI传导干扰，怎么处理？下一篇：SKY66114 2.4G 无线Tx辐射杂散整改

相关阅读

发表评论

最新评论

引用  冰封聖剑    2021-10-14 14:51
向大神学习一下:
引用  emc好难    2021-10-14 15:46
太强了，仅仅用了2个电容就解决了。能详细分享一下怎么看波形具体判断受干扰点吗
引用  zqt0520    2021-10-15 14:15
我最近也遇到了DC-DC的问题，个人认为是挺有难度的，向你学习！
引用  曾大侠    2021-10-15 15:44
DC to DC开关型调节器的电路板PCB布局技术 - EMC.wiki 致力于电磁兼容技术！

关于DC to DC模块以及相关产品的电磁兼容整改经验分享 - EMC.wiki 致力于电磁兼容技术！

这2篇文章都是关于DC to DC的技术文章，好好学习学习，这样技术上对dc to dc会更加精进
引用  小芒果    2021-10-15 16:11
emc好难 发表于 2021-10-14 15:46
太强了，仅仅用了2个电容就解决了。能详细分享一下怎么看波形具体判断受干扰点吗 ...

图中的波形一种包络的状态，属于宽带信号，会出现这种信号的原因可能是电源的走线不好，或者是一些功率器件部分如数字功放、PWM、DC to DC等电源部分处理的，上面的电路板我就首先把矛头指向DC TO DC电源电路部分的干扰，所以就解决了。遇到这类型的波形可能是接地的问题
引用  小芒果    2021-10-15 16:11
zqt0520 发表于 2021-10-15 14:15
我最近也遇到了DC-DC的问题，个人认为是挺有难度的，向你学习！

互相学习
引用  emc好难    2021-10-15 16:22
小芒果 发表于 2021-10-15 16:11
图中的波形一种包络的状态，属于宽带信号，会出现这种信号的原因可能是电源的走线不好，或者是一些功率器 ...

受教了
引用  EMC小白吃    2021-10-15 17:46
初入EMC，学习学习，
引用  EMC小白吃    2021-10-15 17:53
曾大侠 发表于 2021-10-15 15:44
DC to DC开关型调节器的电路板PCB布局技术 - EMC.wiki 致力于电磁兼容技术！

关于DC to DC模块以及相关产 ...

受教了受教了，谢谢大神
引用  liuguangzhong    2021-10-19 10:14
向大神学习
引用  肥田Z    2021-10-21 16:34
最近我也遇到这个问题了，学习一下。
引用  zz11    2021-10-25 19:49
大神，能分析一下怎么看波形是由什么部分导致的吗？就如你上面所说为什么是控制风机的电源，DCtoDC导致的？分析一下，加的电容是多大，跪求！！！
引用  小芒果    2021-10-25 20:39
本帖最后由 小芒果 于 2021-10-25 20:48 编辑
zz11 发表于 2021-10-25 19:49
大神，能分析一下怎么看波形是由什么部分导致的吗？就如你上面所说为什么是控制风机的电源，DCtoDC导致的？ ...

图中的波形一种包络的状态，属于宽带信号，会出现这种信号的原因可能是电源的走线不好，或者是一些功率器件部分如数字功放、PWM、DC to DC等电源部分处理的，上面的电路板我就首先把矛头指向DC TO DC电源电路部分的干扰，所以就解决了。都是经验的总结，多整改多积累就容易分辨了。  电容一般加102或者103.
引用  zz11    2021-10-26 10:42
小芒果 发表于 2021-10-25 20:39
图中的波形一种包络的状态，属于宽带信号，会出现这种信号的原因可能是电源的走线不好，或者是一些功率器 ...

大佬，如果是PWM导致的呢？    解决方法是怎么样？加磁珠？
引用  zz11    2021-10-26 11:02
zz11 发表于 2021-10-26 10:42
大佬，如果是PWM导致的呢？    解决方法是怎么样？加磁珠？

大佬，请教一下，对输出整流二极管整流输出添加LC、或者 π filter。
LC和π filter的参数怎么选择，说一下！！
引用  asusash    2021-12-24 09:45
01234567899+000
引用  wedasm    2022-2-18 10:29
向你学习！
引用  zz11    2022-2-21 20:25
小芒果 发表于 2021-10-15 16:11
图中的波形一种包络的状态，属于宽带信号，会出现这种信号的原因可能是电源的走线不好，或者是一些功率器 ...

如果是PWM的话，有什么解决方法呢？
、
引用  eassion    2022-4-15 11:53
向大神学习
