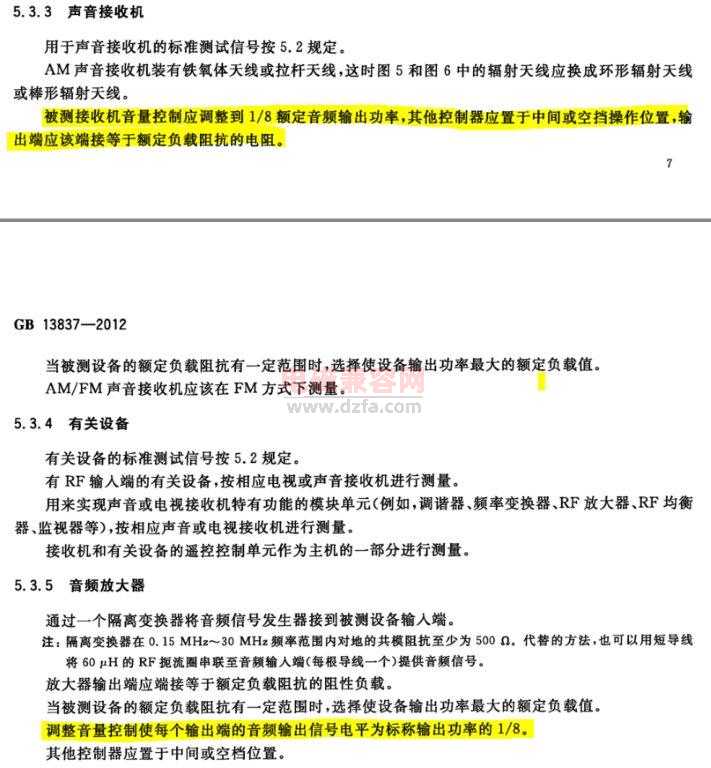

GB/T 13837-2012标准要求八分之一最大不失真功率
标准的要求为标称输出功率1/8的理解就是最大不失真功率的1/8

最大不失真功率
最大不失真功率，可以用示波器不断调音量的方式测试功放输出端，监测正弦波的方式获得。以音量能调到的最大正弦波不变形、不削波，呈现完整的最大正弦波幅度为准，则为最大不失真功率。这个功率可以通过P=U*U/R计算。

最大不失真功率是指能够不失真输出的最大功率
一般的计算方法是用最大不失真输出电压（有效值）跟负载电阻来计算：P=U*U/R。

用正弦波电压的最大值除以√2，得出的结果就是正弦波电压的有效值。用公式表示就是：U=Um/√2=0.707Um。

示波器可以直接显示有效值、幅值（最大值）、平均值……

emc测试的1/8功率，八分之一最大不失真功率计算

功率可以通过P=U*U/R计算，从功率计算公式可以得知，我们改变电压或者改变电阻都可以轻易得到1/8功率，以上一步得到的最大不失真功率乘以0.125即可。

注意事项：
因为功放输出都是有阻抗要求，所以，我们只能调电压，而不能改变电阻值。所以，我们要分几步走：
1、先计算出功放的最大不失真功率，用示波器测试功放输出的正弦波，到失真与不失真的阈值点，记录下这个有效值（均方根值，示波器上面有的选）。
2、用上面的有效值（均方根值，示波器上面有的选），用欧姆定律P=U*U/R计算出最大不失真功率，然后乘以0.125得到八分之一最大不失真功率。
3、用这个最大不失真功率，在知道功率、电阻（功放输出的喇叭的阻值）再用欧姆定律P=U*U/R计算出这个U电压。
4、最后，在示波器上观察正弦波的有效值（均方根值）为上面第三步计算出来的那个电压u，就是最大不失真的功率了。

举例说明：
假如有效值测试得到的电压为1000V，那么我们的有效值电压乘以0.125即可得到，上述要求的最大不失真1/8功率，则为125w的时候就是上面的最大不失真1/8功率。

在计算出来了最大不失真功率为125w之后，然后通过P=U*U/R，可以算出这个U为35.355339059327376220042218105242V。

也就是说在示波器将1000V的有效值电压，调到35.355V的时候，就是最大不失真1/8功率。

注意：

1、这个1000V有效值电压测试的时候，需要将示波器测试值需要选均方根值，同时，在示波器屏幕上显示正弦波的尖峰不能被削尖，要完整显示完美的正弦波，不能是梯形波之类的形状测试读数。

2、注意调功放的输出功率大小的时候，先要确认音源输出为客户宣称的额定值，然后在功放上旋钮音量大小调节，让示波器上显示标准的正弦波，不能被削尖，成为梯形波或者不规则其它波形。
