EN55035对EUT端口的试验电压是怎么定义的? - 不限于雷击测试

2021-8-12 00:41| 发布者: 曾工| 查看: 5678| 评论: 4|原作者: 曾工|来自: 电磁兼容网

摘要: 模拟和数字数据端口的抗扰度要求 - Immunity requirements for analoguedigital data ports 仅适用于根据制造商规范支持大于 3 m 电缆长度的端口 - Applicable only to ports which, according to the manufacturer ...
模拟和数字数据端口的抗扰度要求 - Immunity requirements for analogue&digital data ports

仅适用于根据制造商规范支持大于 3 m 电缆长度的端口 - Applicable only to ports which, according to the manufacturer’s specification, support cable lengths greater than 3 m.

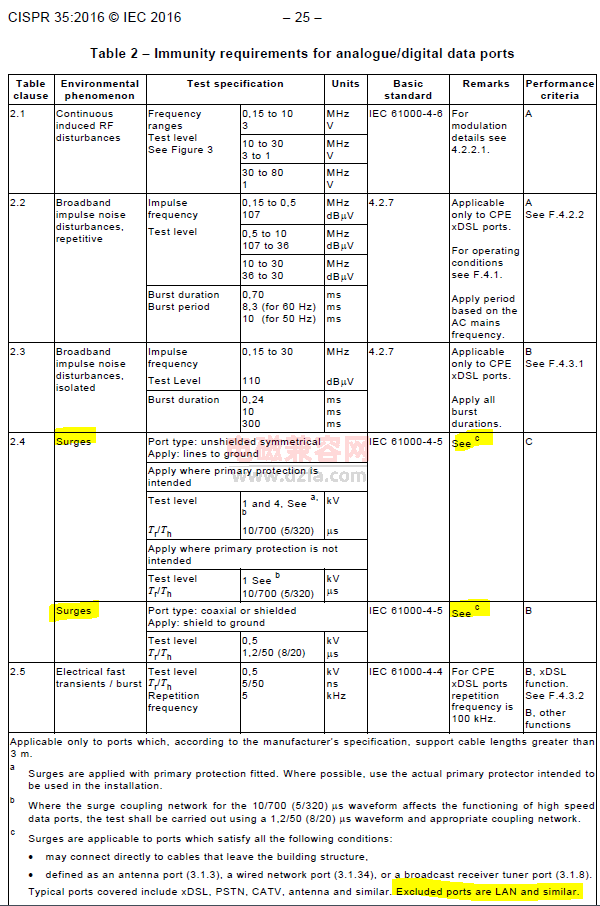

Table 2 – Immunity requirements for analogue/digital data ports


a 浪涌是在安装了初级保护的情况下施加的。 在可能的情况下,使用打算在安装中使用的实际初级保护器。
b 如果 10/700 (5/320) μs 波形的浪涌耦合网络影响高速数据端口的功能,则应使用 1,2/50 (8/20) μs 波形和适当的耦合进行测试网络。
c 浪涌适用于满足以下所有条件的港口:
•   可以直接连接到离开建筑结构的电缆,
•   定义为天线端口 (3.1.3)、有线网络端口 (3.1.34) 或广播接收器调谐器端口 (3.1.8)。

涵盖的典型端口包括 xDSL、PSTN、CATV、天线等。 排除的端口是 LAN 和类似端口。

注:基本标准的适用版本为 IEC 61000-4-4:2012、IEC 61000-4-5:2005、IEC 61000-4-6:2008。



直流网络电源端口的抗扰度要求 - Immunity requirements for DC network power ports

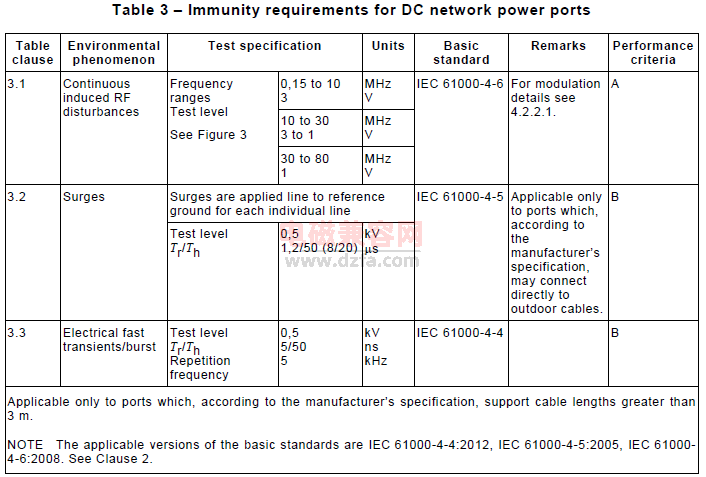

Table 3 – Immunity requirements for DC network power ports

  • 仅适用于根据制造商规范,支持电缆长度大于3m的端口。
  • 对于雷击测试,仅适用于根据制造商规范,可直接连接至室外电缆。

注:基本标准的适用版本为IEC 61000-4-4:2012、IEC 61000-4-5:2005、IEC 61000-4-6:2008



交流电源端口的抗扰度要求 - Immunity requirements for AC mains power ports

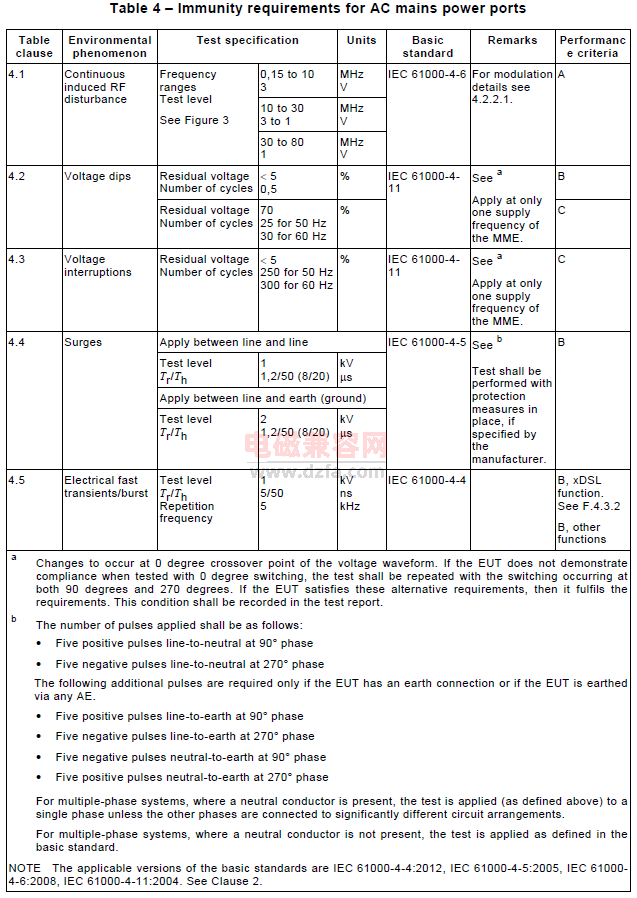

Table 4 – Immunity requirements for AC mains power ports



路过

雷人

握手

鲜花

鸡蛋

相关阅读

发表评论

最新评论

引用  曾工    2021-8-12 00:34
更多关于EN 55035端口的雷击测试细节,请查阅  https://www.emc.wiki/thread-3999-1-1.html
引用  曾工    2021-8-12 00:37
EN 55035 DC端口雷击等测试、仅适用于根据制造商规范可直接连接至室外电缆的端口。

EN 55035 DC端口雷击等测试、仅适用于根据制造商规范,支持电缆长度大于3m的端口。

多功能打印机的DC端口,不用测试雷击

多功能打印机的DC端口,不用测试雷击

引用  曾工    2021-8-12 00:38
EN 55035 DC端口雷击等测试、仅适用于根据制造商规范可直接连接至室外电缆的端口。

EN 55035 DC端口雷击等测试、仅适用于根据制造商规范,支持电缆长度大于3m的端口。

flat panel television - Surge for DC port

flat panel television - Surge for DC port

引用  曾工    2021-8-12 00:39
EN 55035 DC端口雷击等测试、仅适用于根据制造商规范可直接连接至室外电缆的端口。
EN 55035 DC端口雷击等测试、仅适用于根据制造商规范,支持电缆长度大于3m的端口。


notebook computer - Surge for DC port

notebook computer - Surge for DC port
