山东某电动轮椅辐射EMC整改案例分析

2021-2-23 17:42| 发布者: 曾工| 查看: 4729| 评论: 81|原作者: 冰封聖剑|来自: 电磁兼容网

摘要: 概述：山东某电动轮椅厂家在广州科学城医疗检测申请YY 0505 2012也就是GB 4824-2013 工业、科学和医疗(ISM)射频设备中的辐射发射测试时，发现辐射干扰不符合限值要求，在厂家多次整改送检后仍然不合格，检测所已发出 ...

概述：

山东某电动轮椅厂家在广州科学城医疗检测申请YY 0505 2012也就是GB 4824-2013 工业、科学和医疗(ISM)射频设备中的辐射发射测试时，发现辐射干扰不符合限值要求，在厂家多次整改送检后仍然不合格，检测所已发出准备退样要求，既交与我司进行加急整改处理。

难点：

厂家自己多次整改合格，送检医疗所都不合格，且是实实在在出现了误差。经过多次仔细研究，发现是样机本体的部分结构松动等导致，每次测试数据差异。

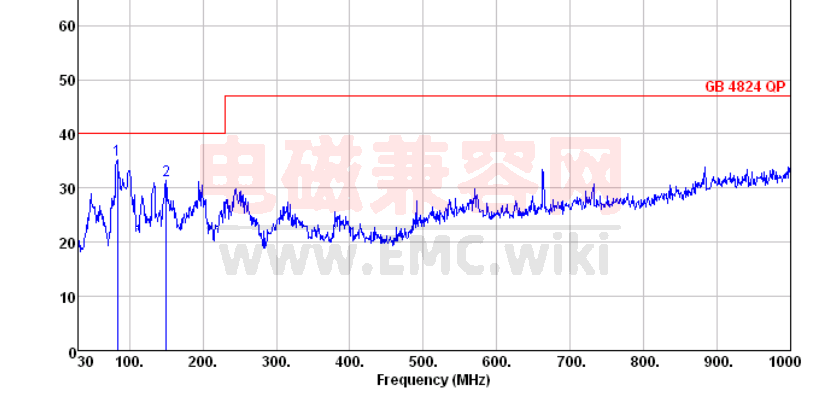

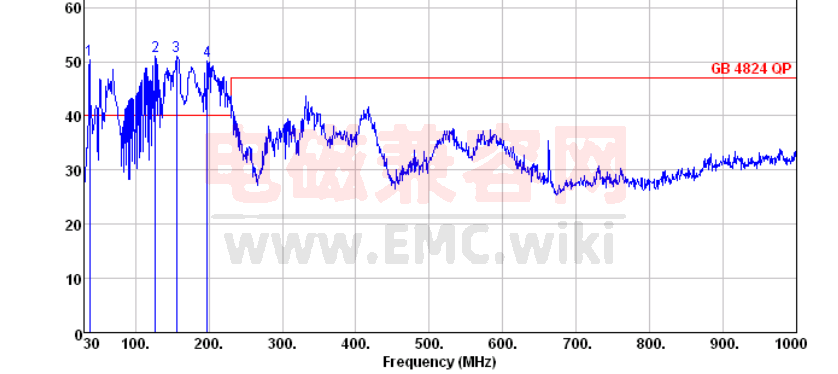

如下为初始数据：

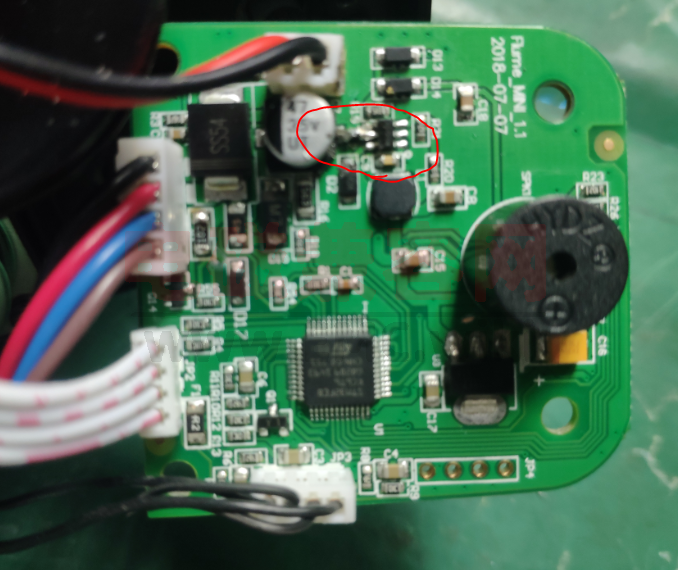

在初步排查分析后，发现样机在待机状态以及放电均出现了不合格的现象，故对机子进行了如下的排查以及整改：

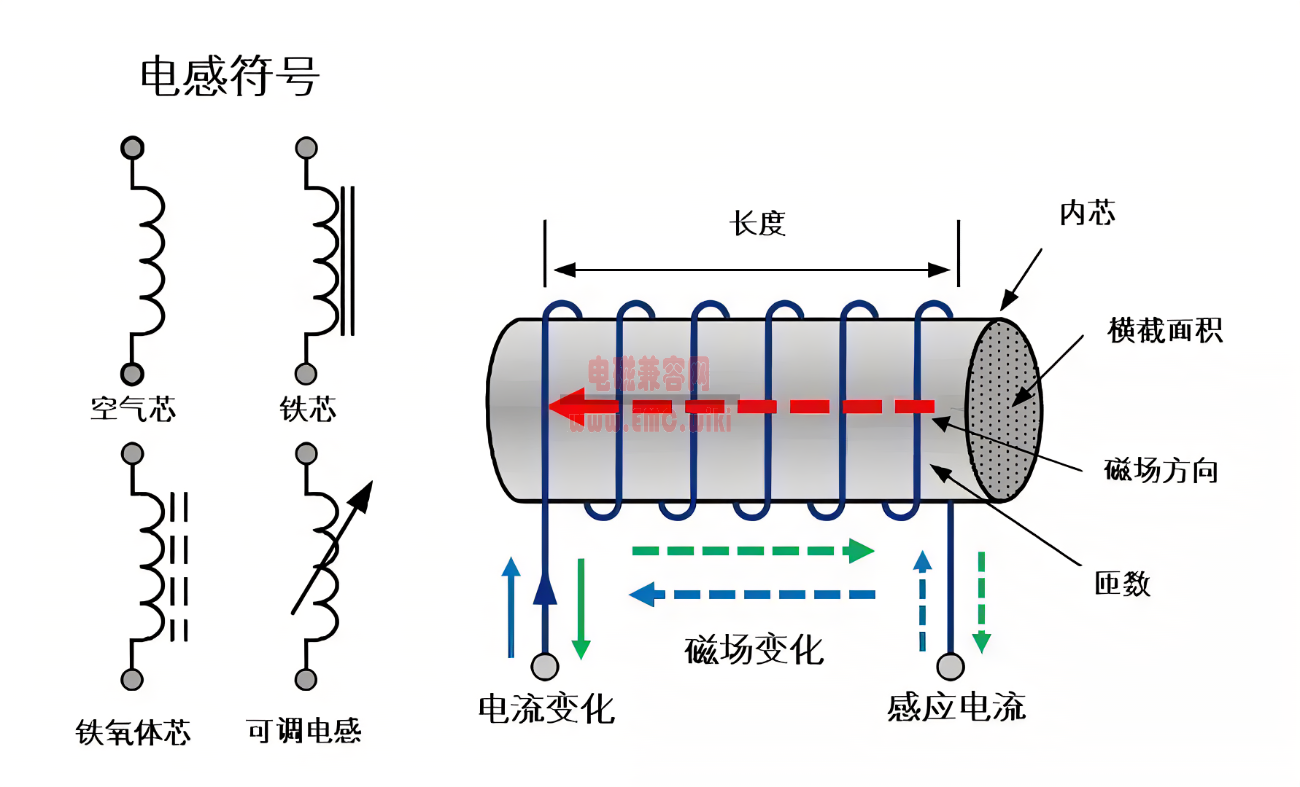

此时轮椅待机状态基本得到解决，但是此时的机子运行起来仍然不合格，大概率是电机引起的，在电机线加一个磁环，此时辐射明显降低了。

样机不稳定根本原因如下：

如果您要查看本帖隐藏内容请回复 https://www.emc.wiki/thread-4332-1-1.html

处理措施如下：

如果您要查看本帖隐藏内容请回复 https://www.emc.wiki/thread-4332-1-1.html

链接部位增加导电漆，并用金属螺丝或导电布缠绕固定。

此时辐射稳定合格

更多关于电动轮椅车的emc测试，EMC整改、安规测试，请联系曾工 139 2899 3907

路过

上一篇：STM32F103控制DRV10983驱动无刷电机单点频率超标，求助？下一篇：3D打印机EMC辐射整改案例

引用曾工 2021-2-27 11:02: 非常不错！赞赞赞

针对这种实验室之间数据差异、多次的重测比对没有重复性、要找出根本的问题，是需要工程师周密的心思，考虑到每一个细节、不限于样品摆放、充放电时电池的电量、手控盒的摇柄速度控制松紧度（不同的松紧度会带来不同的速度，不同的速度，电压电流的大小有差异，功率差异，EMI就会有差异）、更不别说机械组装，每次整改带来拆装机、带来的新的更多不确定度，典型的是螺丝的松紧度、接地的可靠性与不同接地点等等，都会带来每次测试数据的差异。包括工程师的测试手法差异，都会让不同实验室测试有差异的。

经过多次的测试失败、每每都是自信满满的看着完美的数据，但是，一旦去送检，就不合格，这样对工程师人员的信心都是巨大的打击，能经历这些打击，保证冷静的心态，去冷静分析，找到根本原因，解决这个测试数据稳定性，是非常不容易的。
