什么是CND法?

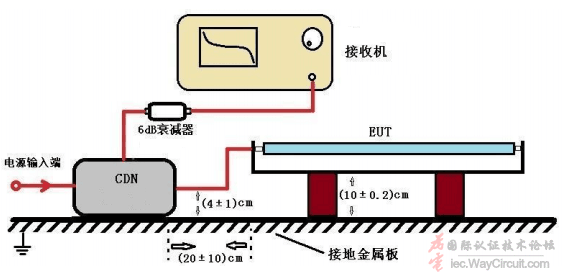

对于电气照明设备,EN55015/CISPR15的标准规定,耦合/去耦网路(CDN)法是灯具照明设备辐射测量的替代法,其测试频率为30MHz-300MHz。用CDN法测量共模端子电压,能大缩短测试的时间并节省场地费用(无需在电波暗室中进行,可以在屏蔽室中进行)。详细测试布置如下图所示:


如上图所示,照明设备放置在一块或者多块非导电的木块上,木块的高度为(10±0.2)cm,木块放置在接地金属板上,金属板的尺寸比照明设备至少每边大出20cm。

照明设备通过一根长为(20±10)cm的电源线缆与适当的耦合/去耦合(CDN)连接。电缆离金属板的距离应为(4±1)cm,CDN安装在金属板上。

CDN的RF输出端,通过一个6dB,50Ω衰减器,连接到测量接收机。

什么是辐射法?

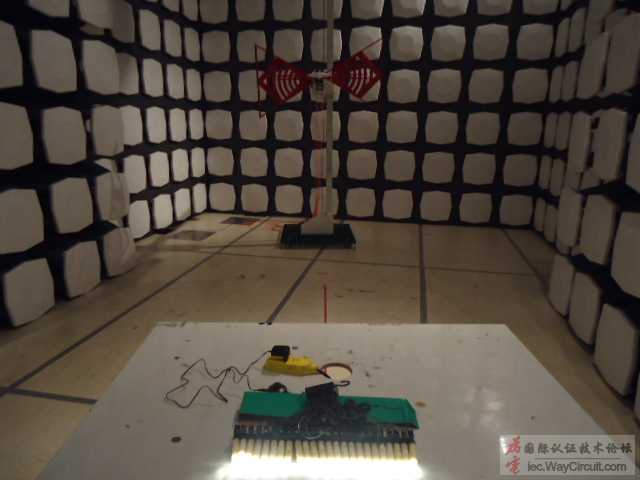

如下图所示采用电波暗室的方法进行测试。


灯具测试CDN法与辐射法的区别?
1、标准优先推荐采用电波暗室测试的辐射法限值。
2、CDN法实验室搭建廉价,但是测试不准确性比较大,个别认证机构不接受。
3、电波暗室的辐射法基本全球都接受。
4、个别国外大买家以及大生产厂家习惯性认可CDN。
5、CDN法测试主要是测试类似线缆的对外干扰、类似测试线缆的屏蔽效能。辐射法测试不限于线缆、控制线、PCB trace、机壳等所有的等效对外发射的干扰都能测试出来。
6、CDN测试比较松,辐射法比较严格。

另外,如果是舞台灯具,目前EMC全部已经为EN 55032的标准,完全不接受CDN法,必须采用电波暗室的辐射测试方法进行。
