国产某一著名品牌LED TV电视机辐射整改案例

2020-10-8 11:04| 发布者: 曾工| 查看: 4308| 评论: 62|原作者: 286|来自: 电磁兼容网

摘要: 摘要藉由着家电行业发展越演越烈之势，各大品牌电视机厂商不断推出LED背光液晶电视，以及LED电视。它比传统LCD有着更薄、更省电、色彩更加鲜明等优势。即使价格相对传统LCD电视成本偏高，但是其LCD背光限制屏幕的 ...

摘要
藉由着家电行业发展越演越烈之势，各大品牌电视机厂商不断推出LED背光液晶电视，以及LED电视。它比传统LCD有着更薄、更省电、色彩更加鲜明等优势。即使价格相对传统LCD电视成本偏高，但是其LCD背光限制屏幕的大小，LED TV出货量逐年攀高，当然这LED TV也是未来一段时间的趋势。

关键词
CCC认证 LED TV 辐射整改 GB13837

EUT描述
1、此LED TV 采用MST6M182电视驱动（3D）解码芯片方案。该产品定位中/高端LCD /LED/PDP TV方案，具有画质好，功能多，接口丰富，系统成熟等特点，支持高清多媒体播放，支持全彩色/伴音制式，支持目前市场上所用的LCD/LED/PDP屏，支持TXT/CCD/V-CHIP功能，支持频道自动排序功能，支持频道列表，支持喜爱频道列表，支持频道编辑，支持游戏功能。内置音效处理，全制式TV信号接收，200频道存储，数字音频功能，最大输出功率2*8W/16W（8欧负姆载）。节能低功耗,待机功耗小于1W。
2、双排LCD结构（1路射频、3路AV、1路S、2路高清、1路VGA、1路HDMI、1路CVBS输出、1路耳机、2路USB)；
3、单排LED结构（1路射频、2路AV、1路高清、1路VGA、1路HDMI、1路CVBS输出、1路耳机、2路USB)；
3、支持屏参高达1920*1200（包括120HZ的屏）；
4、人性化设计的OSD菜单；
5、USB支持图片播放、音乐播放、电影播放、电子书阅览；
6、USB支持全高清(480I/576P/480P/576P/720P/1080I/1080P)视频码硫,畅想高清晰的视频大片；
7、USB支持的视频格式为WMV、MKV、VOB、MOV、RMVB、TS等；
8、一路扩展接口；

测试认证事宜

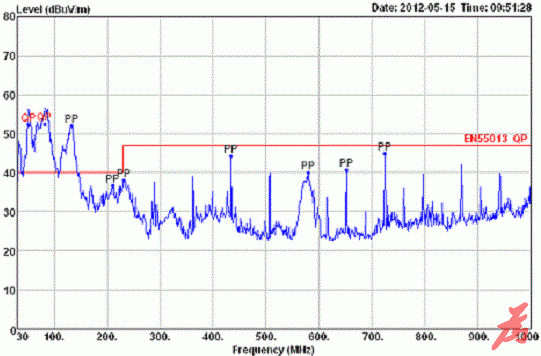

此款机器是河南某公司生产，产品将在大陆市场上开卖，所以需要通过大陆市场的CCC强制认证，需要满足标准GB13837里面的相关限值。在送广州赛宝实验室检测认证时，被通知空间辐射不符合标准GB13837其中的限值。其中有电源宽带噪声、LVSD CLK噪声、其中51MHz、82MHz频率QP值超标12dB，723.55MHz、434.49MHz余量不足，测试波形参阅下图：

产品整改分析
从测试数据波形包络分析，此辐射发射51MHz、82MHz超标12dB，在频谱分析仪里面展开波形包络，可以发现这些个频率点，信号频带宽、及像电源噪声。另外，723.55MHz、434.49MHz频率点，在频谱分析仪里面展开波形分析为CLK噪声，在经过拆机第一感觉排查对LVDS cable进行拔插确认，进一步验证其LVDS 723.55MHz、434.49MHz频率点是从LVDS这部分出来。

整改方案
基于以上整改分析，特添加如下整改方案：

请参阅 https://www.emdebug.com/thread-426-1-2.html

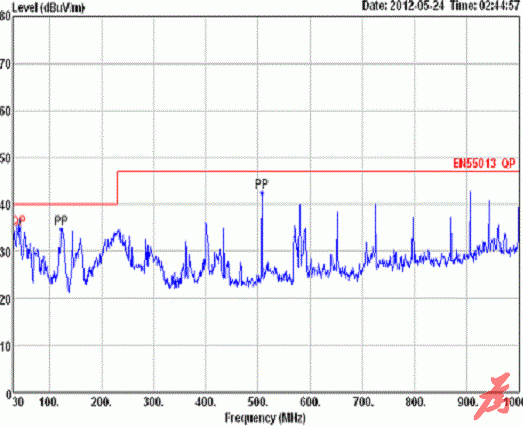

添加上述整改方案后，测试波形如下：其中最差的频率点PK峰峰值都有4dB以上。
