LCD TV电磁辐射整改案例分享

2020-10-8 10:58| 发布者: 曾工| 查看: 3897| 评论: 3|原作者: 286|来自: 电磁兼容网

摘要: 摘要：客户某型LCD TV申请CCC认证， EMC需要满足GB 13837-2012标准要求。在CCIC中检测试辐射垂直极化超标约8dB。此项目由于客户已下订单并确认交货周期，所以对时间周期非常敏感。此TV板卡为广州知名ODM厂家设计， ...

摘要：客户某型LCD TV申请CCC认证， EMC需要满足GB 13837-2012标准要求。在CCIC中检测试辐射垂直极化超标约8dB。此项目由于客户已下订单并确认交货周期，所以对时间周期非常敏感。此TV板卡为广州知名ODM厂家设计，鉴于LCD TV厂家申请原厂FAE需要办理相关手续及沟通上的不便，特请第三方EMC实验室帮忙协助整改。

关键字：辐射整改、GB 13837-2012、LCD TV

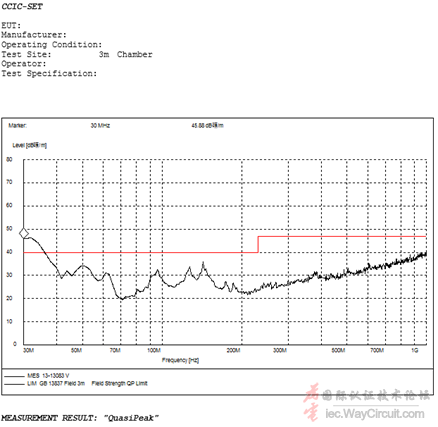

EUT描述：TV采用集成DDR低成本的TSUMV59XUS支持国内的数字模似信号的主控、OB3350背光恒流控制，PCB为两层板。在CCIC实验室 IF输入49.75MHz彩条加1KHz音频信号模式辐射垂直极化方向前段30MHz~50MHz超标、水平合格！原始不合格测试数据参阅下图：

整改思路与评估步骤：
1、在3m暗室远场用显示器在线排查，改变音量大小、去掉去掉彩条、减小IF信号强度、AC线缆与IF射频输入线缆加夹扣磁环，观察频谱分析仪的读值、去评估不同的电路以及等效发射天线对外部的发射严酷程度。
2、在经过上述评估，添加上述验证措施、除AC线缆与IF线缆扣磁环有3~4dB降低，均没有大于6dB的改善。从而可以大体评估此骚扰信号源头及天线均为内部主板或者相关等效发射天线直接向外产生骚扰信号。鉴于AC线缆、IF射频线缆扣磁环有改善，可以确定这两条是导致不合格的等效发射天线之一。

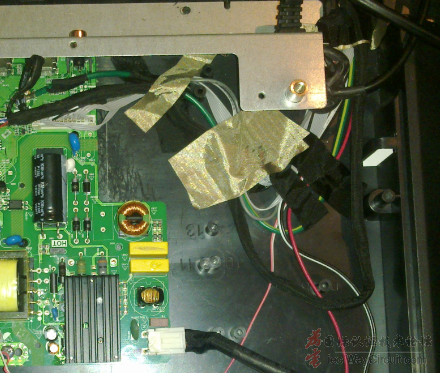

3、最后拆机打开后壳、发现内部LVDS cable、Speaker cable、Button、AC cable、Backlighting cable均由同一出口捆绑。如下图所示：

4、当改变上述各线缆之间的紧密程度、监视器上面的频谱分析仪上的读值显著变化约有大于8dB的变化。最后，经过多次判断发现Root cause来自LCD背光的DC to DC 的OB3350背光恒流控制电路。

总结：经过上述多步骤分析，可以判断得出主要是因为OB3350背光恒流控制电路为骚扰源头、AC线缆、背光线缆为发射天线。端口处的多线缆捆绑导致干扰信号的多重相互耦合，导致测试失败。
但是，鉴于客户时间仓促赶着拿证书出货、所以TV结构已经不能变更、只能从当前样板整改。

整改方案：
1、将背光连接至显示屏的线缆与输入AC线缆分开。
2、改变原有主板的接地线。
3、将原有OB3350背光恒流驱动电阻由10ohm更新为20ohm。
4、在OB3350背光恒流输出的整流二极管套小磁珠。
5、AC输出线缆近端口处串一颗小磁环，降低AC线缆在捆绑处的相互耦合。
6、背光控制线缆近主板5cm处、串一颗小磁环降低从骚扰源头直接发射天线的强度。

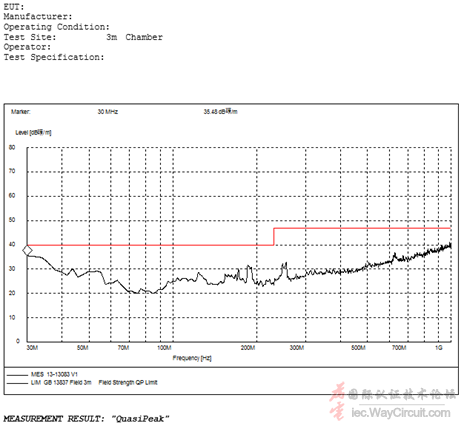

添加上述整改方案后，在CCIC重测数据参阅下图：
